EC19111304-V01-0C10觸摸三檔定時器芯片是一款專為低功耗場景設計的智能控制集成電路，采用SOP-8封裝，具有精準計時、觸摸切換和保護機制等核心功能。該芯片通過電容式觸摸感應技術實現三檔定時循環控制，適用于小家電、智能燈具、工業設備等需要定時控制的領域。

一、核心功能解析

1. 三檔循環定時邏輯

觸摸定時器芯片采用遞進式計時設計，初始上電處于待機狀態（綠燈常亮）。首次觸摸激活一檔11分鐘定時（紅燈常亮），期間再次觸摸切換至二檔13分鐘定時，原計時時間累計有效。例如：若在一檔運行5分鐘后切換二檔，則剩余計時時間為13-5=8分鐘。第三次觸摸切換至三檔9分鐘定時時，若剩余時間已超過9分鐘（如二檔僅運行3分鐘），則按9分鐘重新計算；若剩余時間不足9分鐘則繼續完成當前周期。第四次觸摸將徹底清零定時器。

2. 多重狀態指示系統

待機狀態：綠燈持續點亮

工作狀態：紅燈常亮（對應當前檔位運行）

觸摸感應：接觸瞬間綠燈亮起，松開恢復紅燈

異常保護：輸入電壓低于0.7V時觸發保護模式，綠燈以1Hz頻率閃爍（占空比50%）

3. 智能保護機制

當檢測到電源異常（峰值電壓<0.7V）時，芯片立即中斷定時并進入保護狀態。此時綠燈閃爍提示故障，直至電壓恢復正常。計時結束后自動復位，綠燈常亮進入待機模式，等待下次觸摸激活。

二、電氣性能深度優化

1. 超低功耗設計

靜態電流控制在5μA級別，顯著優于同類產品（常規定時芯片約50μA）。通過采用CMOS工藝和休眠模式技術，使設備在待機狀態下幾乎不耗電。工作電流根據負載變化，驅動端最大輸出14mA，可直接驅動LED陣列或通過外接MOS管（如AO3400）控制更大功率負載。

2. 環境適應性

工作溫度范圍-10℃~+85℃，覆蓋絕大多數應用場景

存儲溫度擴展至-20℃~125℃，確保運輸和倉儲安全

建議工作電壓5V±10%，內部集成穩壓電路保障穩定性

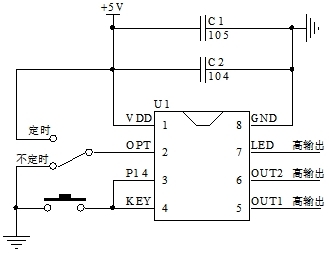

三、典型應用方案

1. 智能風扇控制系統

搭配N溝道MOS管（如SI2302）驅動電機，實現：

一檔（11分鐘）：微風模式

二檔（13分鐘）：自然風模式

三檔（9分鐘）：睡眠風模式

觸摸切換時保持風速連貫性，避免突變造成不適。

2. 廚房定時器改造

利用原有機械開關位置改裝觸摸電極，通過PC817光耦隔離強電部分。當定時結束時，紅燈轉綠燈同時觸發蜂鳴器報警，保護信號可連接溫度傳感器實現過熱保護。

3. 工業設備時序控制

擴展應用時建議：

增加TVS二極管防護浪涌電壓

在GPIO口串聯100Ω電阻抑制ESD

采用RC濾波電路（推薦值：R=10kΩ，C=100nF）提升觸摸抗干擾性

四、設計注意事項

1. PCB布局要點

觸摸焊盤與走線應遠離高頻信號源

電源端并聯0.1μF+10μF雙級濾波電容

保護信號輸入線長度不超過3cm

2. 參數調校技巧

觸摸靈敏度可通過外接電容（1-30pF）調整

計時誤差可通過修改外部晶振補償，常溫下典型精度±1%

?驅動電流不足時，建議選用SOT-23封裝的MMBT5551三極管擴流

3. 故障排查指南

| 現象 | 可能原因 | 解決方案 |

| 觸摸無響應 | 電極阻抗過高 | 縮短走線/改用鍍金工藝 |

| 定時提前結束 | 電源紋波過大 | 增加穩壓二極管 |

| 指示燈異常 | 限流電阻不匹配 | 按LED規格調整阻值 |

該觸摸定時芯片的創新之處在于將傳統機械定時器的檔位記憶功能與觸摸控制相結合，通過硬件邏輯實現"累計計時+檔位切換"的混合模式，既保留了機械式定時器的操作直覺，又具備電子產品的精準控制特性。其保護機制的設計尤其適合對安全性要求較高的應用場景，如浴室電器、廚房設備等潮濕環境下的定時控制。開發者可根據具體需求，通過外設擴展實現更復雜的控制邏輯，如連接Wi-Fi模塊升級為物聯網定時終端。
