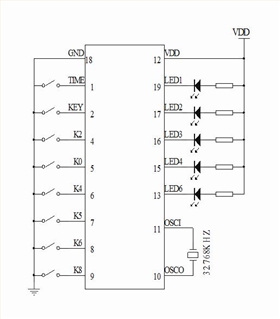

EC360A-01是一款4小時亮-20小時滅循環定時蠟燭IC芯片，24小時專用循環定時IC芯片，工作電
壓2.4V-5.5V，采用32.768K晶振振蕩，上電一直工作， L1，L2，L3，L4，是電子蠟燭燈輸出。L6
是電平輸出，常亮指示燈。K2 是 ON/OFF 模式選擇腳，懸空是正常的上電定時工作模式，接 VSS是
ON/OFF功能，長按KEY（ON/OFF）鍵可以進入定時工作。K8-K0為定時時間選擇，接VSS時選擇時間如
下，K2懸空的情況下是定時模式:

當K8接VSS時， 為8小時ON.....16小時OFF.....;如此循環。
當K6接VSS時， 為6小時ON.....18小時OFF.....;
當K5接VSS時， 為5小時ON.....19小時OFF.....;
當K4接VSS時， 為4小時ON.....20小時OFF.....;
當K0接VSS時， 為24小時ON.....0小時OFF.....;

定時IC芯片的 KEY腳是 ON/OFF功能，上電不工作，觸發工作，工作過程中觸發KEY鍵，定時IC會
停止工作，除非再次觸發KEY才會重新工作，此時長按KEY 3秒進入定時狀態。當TIME接VSS時，進入
快速測試模式，工作方式是1小時閃一次，閃 N次后停止，會再閃 N次，如此循環。
