當前位置：首頁 » 麗晶微產品中心 » 定時IC芯片 » 分鐘定時IC » 10-20-30分鐘定時器芯片

: 10-20-30分鐘定時器芯片

10-20-30分鐘定時芯片可調延時芯片單片機定時器芯片方案長按2秒延時開關機IC 一、功能說明：供電方式：3.7-4.2V鋰電池供電。一個輕觸開關輸入，五路輸出：2路電平信號同步輸出（OUTL低電平有效，OUTH高電平有效,可二選一。）,3路指示燈LED1，LED2，LED3。上電不工作，長按2秒開啟定時10分鐘模式，OUTL輸出低電平，OUTH輸出高電平，LED1指示燈亮，短按一下，進入定時20分鐘模式，OUTL輸出低電平，OUTH輸出高電平，LED1、LED2指示燈亮。再短按一下，進入定時30分鐘模式，OUTL輸出低電平，OUTH輸出高電平，LED1、LED2、LED3指示燈亮。再短按一下返回定時10分鐘，LED1指示燈亮，依次循環。

全國服務熱線：0755-29100085

產品詳情

EC220218-242C-2854 10-20-30分鐘定時芯片

一、功能說明：

供電方式：3.7-4.2V鋰電池供電。一個輕觸開關輸入，五路輸出：2路電平信號同步輸出（OUTL低電平有效，OUTH高電平有效,可二選一）,3路指示燈LED1，LED2，LED3。

上電不工作，長按2秒開啟定時10分鐘模式，OUTL輸出低電平，OUTH輸出高電平，LED1指示燈亮，短按一下，進入定時20分鐘模式，OUTL輸出低電平，OUTH輸出高電平，LED1、LED2指示燈亮。再短按一下，進入定時30分鐘模式，OUTL輸出低電平，OUTH輸出高電平，LED1、LED2、LED3指示燈亮。再短按一下返回定時10分鐘，LED1指示燈亮，依次循環。

計時過程中，指示燈隨著計時時間遞減而遞減（如：定時30分鐘，LED1,LED2，LED3亮燈，當時間剩余20分鐘，此時LED3滅，LED1，LED2亮，中途觸發進入下一檔（例如30分鐘定時，倒計時為20分鐘時還是30分鐘模式，觸發按鍵則進入10分鐘模式）。

任何模式下長按2秒關機。再開機從10分鐘模式開始。

二、電氣參數（VDD=5.0V TA=25℃）

參數	符號	最小值	典型值	最大值	單位	條件
工作電壓	VDD	2.4	3.0	5.0	V
工作電流	IOP		1.6		mA	Fcpu=4MHz@HIRC-8M
靜態電流	ISTB		3		uA	VDD=5V, WDT 開, LVR 關
驅動電流	Iol			30	mA	Vol=0.6V
工作溫度	TA	-10	25	70	℃
儲存溫度	Tstg	-20	25	100	℃

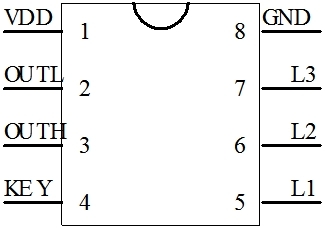

三、封裝腳位圖（SOP-8）

10-20-30分鐘定時芯片

管腳號	符號	功能描述
1	VDD	電源正
2	OUTL	信號輸出，低電平有效
3	OUTH	信號輸出，高電平有效
4	KEY	觸發開關
5	L1	指示燈1輸出，低電平有效
6	L2	指示燈2輸出，低電平有效
7	L3	指示燈3輸出，低電平有效
8	GND	電源負

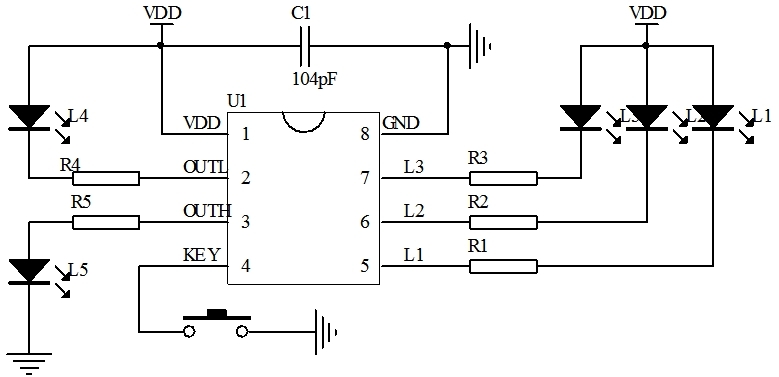

四、電路圖參考

EC220218多路定時芯片

主控接LED應用圖

EC220218定時器芯片五、封裝尺寸圖（SOP-8）

sop-8

六、版本說明：

版本	日期	描述
EC220218-242C-2854	2022/2/24	V01初版
