一,功能說明：    EC340H-04循環定時IC

  4小時開，20小時關循環定時ic有以下功能：

   多功能循環定時IC，低功耗，寬工作電壓范圍，可以輸出高電平和低電平兩種狀態。 內有8種不同的定時模式。可設定時間為

10小時ON~ 14小時OFF

8小時ON~ 16小時OFF

7小時ON~ 17小時OFF

6小時ON~ 18小時OFF

5小時ON~ 19小時OFF

4小時ON~ 20小時OFF

3小時ON~ 21小時OFF

2小時ON~ 22小時OFF，

     上電后，如果晶振不起振，OUT輸出高平。晶振起振后OUT 輸出低電平，定時時 間到OUT輸出高電平。

 1， TEST快速測試，按下TEST，定時8小時，OUT就相應的閃8次

 2， 高電平輸出有20mA、低電平輸出有40mA。

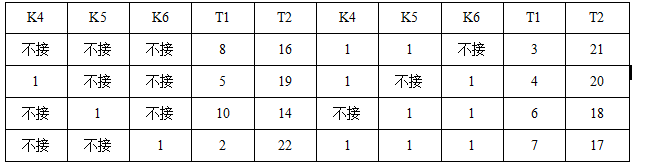

 3，用K4、K5、K6來選擇輸出電平的占空比，（以K1、K2、K3不接為例，T1、T2的單  位小時）占空比見下表：

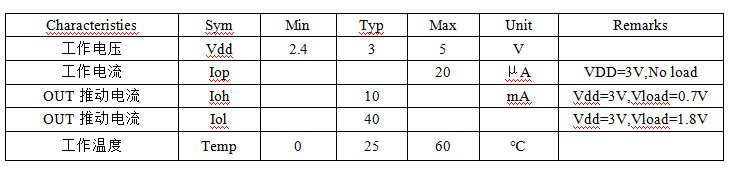

二，電氣特性:  (VDD=3.0V,GND=0V,Ta=25℃)

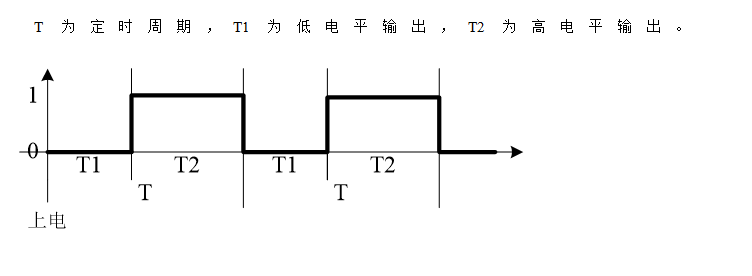

三，輸出波形：

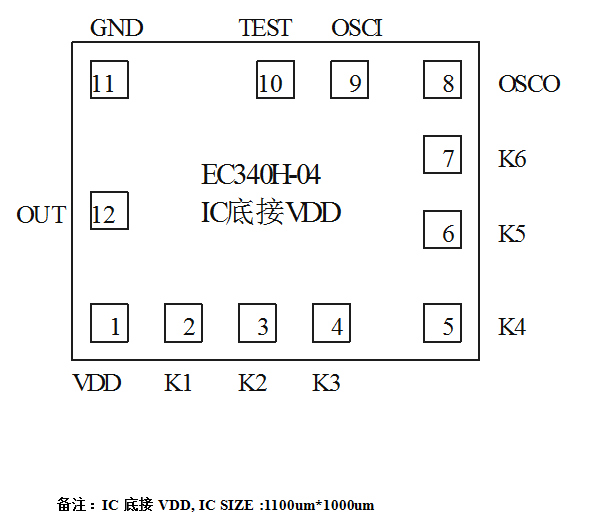

四，IC幫定腳位圖:

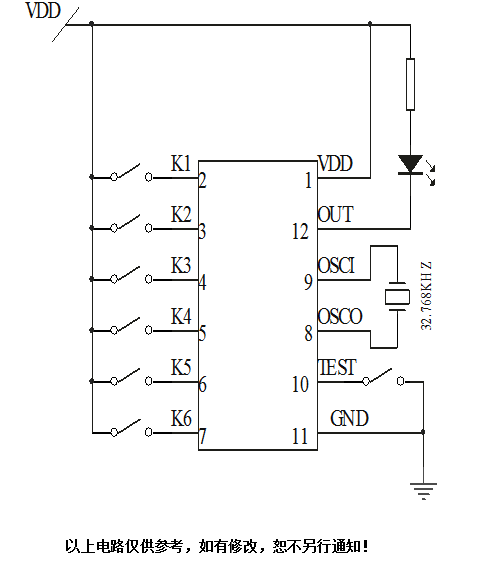

五,應用電路圖:
