ECH211030-1422-BED7 5-10-15-30秒定時器芯片 一、功能說明： 四路按鍵輸入控制，兩路電平信號同步輸出:一路OUTH高電平輸出、一路OUTL低電平輸出，（可二選一）。 上電不工作，OUTH為低電平，OUTL為高電平，短按按鍵開始計時OUTH輸出高電平、OUTL輸出低電平，計時結束電平信號翻轉。中途觸發停止計時輸出信號翻轉。 KEY1:短按開啟10秒定時。 KEY2:短按開啟30秒定時。 KEY3:短按開啟15秒定時。 KEY4:短按開啟5秒定時。
ECH211030-1422-BED7 5-10-15-30秒定時器芯片
一、功能說明：
四路按鍵輸入控制，兩路電平信號同步輸出:一路OUTH高電平輸出、一路OUTL低電平輸出，（可二選一）。
上電不工作，OUTH為低電平，OUTL為高電平，短按按鍵開始計時OUTH輸出高電平、OUTL輸出低電平，計時結束電平信號翻轉。中途觸發停止計時輸出信號翻轉。
KEY1:短按開啟10秒定時。
KEY2:短按開啟30秒定時。
KEY3:短按開啟15秒定時。
KEY4:短按開啟5秒定時。
二、電氣參數（VDD=5.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
靜態電流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 開, LVR 關 |
|
驅動電流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作溫度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三、封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
KEY1 |
10秒定時 |
|
3 |
KEY2 |
30秒定時 |
|
4 |
KEY3 |
15秒定時 |
|
5 |
OUTL |
信號輸出，低電平有效 |
|
6 |
OUTH |
信號輸出，高電平有效 |
|
7 |
KEY4 |
5秒定時 |
|
8 |
GND |
電源負 |

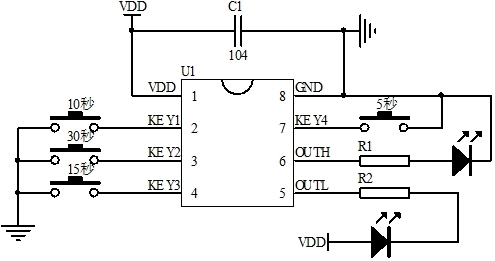

四、電路圖參考
主控接LED應用圖
五、封裝尺寸圖（SOP-8）
六、版本說明
版本
日期
描述
ECH211030-1422-BED7
2021/11/5
V01初版
|
