一、功能說明： EC580M 8分鐘定時芯片 CMOS制造工藝，低功耗。工作電壓寬，抗干擾能力強。ON/OFF功能。上電不工作，觸發按鍵LED輸出低電平亮8分鐘，在亮的過程中再次按鍵，燈滅。可外接電阻減小定時時間。
一、功能說明： EC580M 8分鐘定時芯片
CMOS制造工藝，低功耗。工作電壓寬，抗干擾能力強。ON/OFF功能。上電不工作，觸發按鍵LED輸出低電平亮8分鐘，在亮的過程中再次按鍵，燈滅。可外接電阻減小定時時間。
二、電氣特性：(VDD=4.5V,Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作電壓 |
Vdd |
3.0 |
4.5 |
6.8 |
V |
|
|
工作電流 |
Iop |
|
|
500 |
µA |
VDD＝4.5V，No load |
|
靜態電流 |
Isb |
|
|
5 |
µA |
VDD＝4.5V，No load |
|
LED推動電流 |
Iol |
40 |
|
|
mA |
Vdd=4.5V,Vload=3V |
|
工作溫度 |
Temp |
0 |
25 |
60 |
℃ |
|

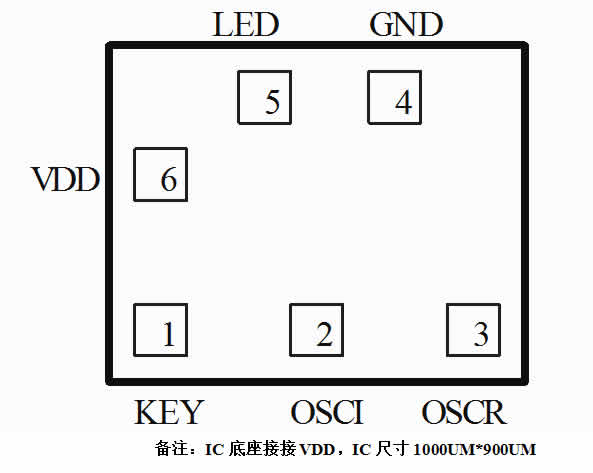

三、IC邦定腳位圖:（襯底接VDD）

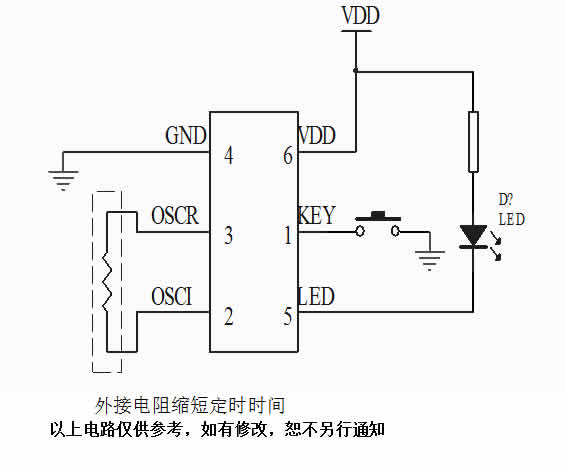

四、參考應用電路圖：

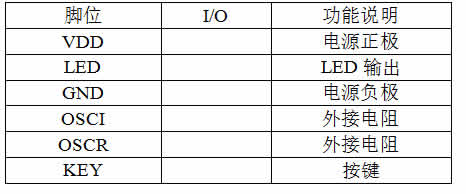

五、引腳說明:
|
