0013-30B5三鍵觸摸+防霧芯片
一．功能說明

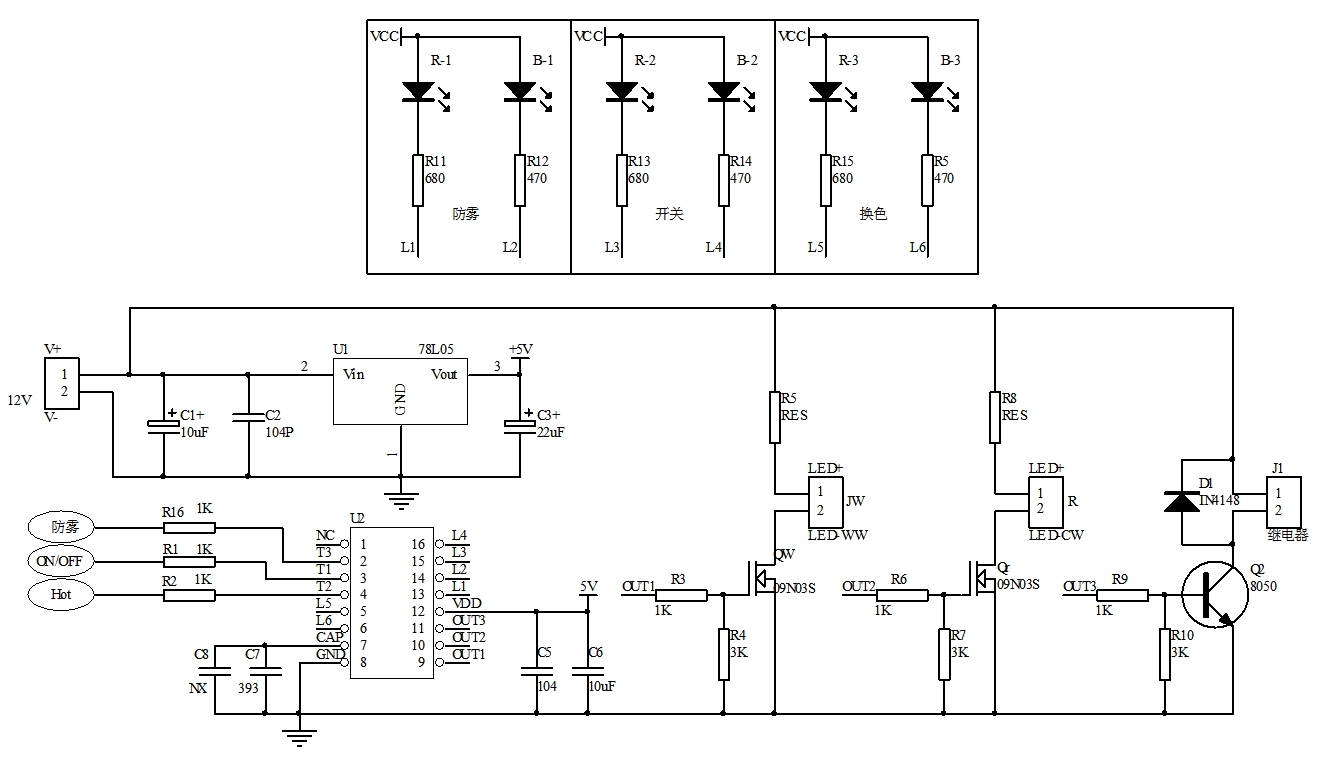

供電方式：DC 12V電源適配器，通過LDO穩壓5V。三路觸摸按鍵輸入分別控制三路輸出：2路LED輸出；1路防霧開關。
指示燈：共6個指示燈，三個觸摸鍵各有2個指示燈，紅色和藍色分別指示負載工作狀態；上電負載無輸出均亮紅色，當觸摸開關打開負載有輸出則亮藍色。
觸摸鍵T1：觸摸下開，觸摸下關。長按無極調光（長按一次慢慢變亮，再按一次慢慢變暗，從10%至100%亮度，周期3秒無頻閃。有斷電記憶功能，憶關閉前的亮度、模式和開關。
觸摸鍵T2：短按一下白燈100%亮，再短按一下暖燈100%亮，再短按一下白50%+暖50%亮，依次循環。
觸摸T2指示燈說明：接通電源后指示燈是紅色，當觸摸T1打開后，觸摸T2指示燈也是亮藍色。當人手指觸摸到T2時，LED指示燈亮紅色，手拿開亮藍色，（一直按住一直亮紅色，松開亮藍色）。
觸摸鍵T3：短按開關防霧功能，按一下打開防霧，再按一下關閉防霧，依次循環。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.3
3.0
5.0
V
工作電流
IOP
3
mA
靜態電流
ISTB
10
uA
VDD=5.0V
驅動電流低電平輸出
IOL
8
mA
VDD=5.0V,VOL=0.7V
驅動電流高電平輸出
IOH
4
mA
VDD=5.0V,VOH=VDD-0.7
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-20
25
70
℃
儲存溫度
Tstg
-50
25
125
℃
三．封裝腳位圖（SOP-14）
|
管腳號 |
符號 |
功能描述 |
|
1 |
NC |
懸空 |
|
2 |
T3 |
觸摸3 |
|
3 |
T1 |
觸摸1 |
|
4 |
T2 |
觸摸2 |
|
5 |
L5 |
觸摸2紅色指示燈 |
|
6 |
L6 |
觸摸2藍色指示燈 |
|
7 |
CAP |
靈敏度調節 |
|
8 |
GND |
電源負 |
|
9 |
OUT1 |
白燈輸出，高電平有效 |
|
10 |
OUT2 |
暖燈輸出，高電平有效 |
|
11 |
OUT3 |
防霧輸出，高電平有效 |
|
12 |
VDD |
電源正 |
|
13 |
L1 |
觸摸3紅色指示燈 |
|
14 |
L2 |
觸摸3藍色指示燈 |
|
15 |
L3 |
觸摸1紅色指示燈 |
|
16 |
L4 |
觸摸1藍色指示燈 |
五．封裝尺寸圖（SOP-14）
六．版本說明
版本
日期
描述
0013-30B5
2021/7/15
V01初版
|
