EC2908-79E4單鍵觸摸3段調色+無極調光

一．功能說明：

工作電壓DC=12V（通過穩壓LDO-3.3V）

上電不工作，主燈2路LED輸出，1路冷白，1路暖白，觸摸按鍵控制，起始亮度100%。

K1：燈光模式轉換鍵，按第1下，冷白燈100%亮。按第2下，暖白燈100%亮。按第3下，冷白燈50%+暖白燈50%亮。

按第4下，滅，依次循環。

長按無極調光，一次長按下調，一次長按上調，依此循環。

帶不斷電亮度記憶功能：斷電后重新上電，起始亮度都為100%

指示燈:兩個藍白指示燈：上電主燈不工作，白色指示燈亮，主燈亮后白指示燈滅，藍指示燈與主燈同向，主燈亮藍指示燈亮，主燈滅藍指示燈滅。

短按切換主燈色溫時，手按下觸摸按鍵指示燈變成白色，松開變成藍色

EC2908-79E4是一款電容式觸摸控制芯片，此款觸摸IC穿透力較強觸摸靈敏度高，支持單通道觸摸輸入和雙路 PWM 輸出，主要應用于觸摸調光LED燈具:例如衛浴鏡燈、臺燈、櫥柜燈、小夜燈等。具有低功耗、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。

二．電氣參數（VDD=5.0V TA=25℃）

參數	符號	最小值	典型值	最大值	單位	條件
工作電壓	VDD	2.2	3.0	5.0	V
工作電流	IOP		1.5		mA
靜態電流	ISTB			5	uA	VDD=5.0V
驅動電流低電平輸出	IOL		21		mA	VDD=5.0V,VOL=0.6V
驅動電流高電平輸出	IOH		3.5		mA	VDD=5.0V,VOH=VDD-0.6V
過VDD極限電流	IVDDmax			50	mA
過GND極限電流	IGNDmax			50	mA
工作溫度	TA	-20	25	85	℃
儲存溫度	Tstg	-40	25	150	℃

三．封裝腳位圖（SOP-8)

觸摸調光調色溫芯片

管腳號	符號	功能描述
1	OUT3	藍指示燈，低電平有效
2	VC	靈敏度調節
3	OUT4	白指示燈，低電平有效
4	GND	電源負
5	OUT2	白主燈，高電平有效
6	VDD	電源正
7	TI	觸摸輸入
8	OUT1	暖主燈，高電平有效

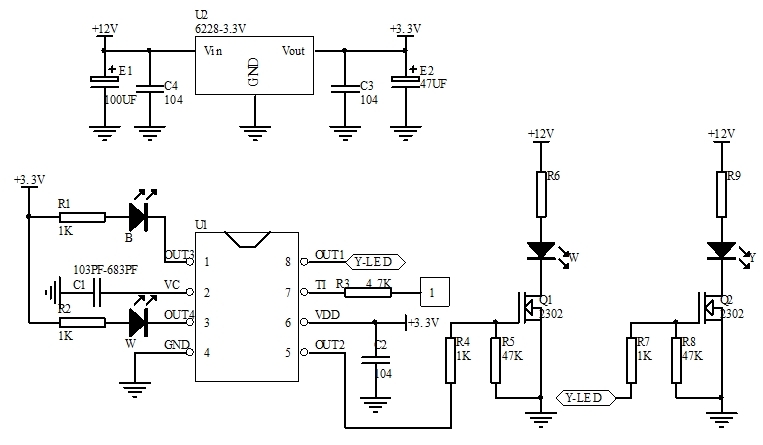

四．參考電路圖

單鍵觸摸芯片

五．封裝尺寸圖（SOP-8）

sop-8

六．版本說明

版本	日期	描述
EC2908-6424	2020/4/27	V02
EC2908-79E4	2020/11/13	V03
