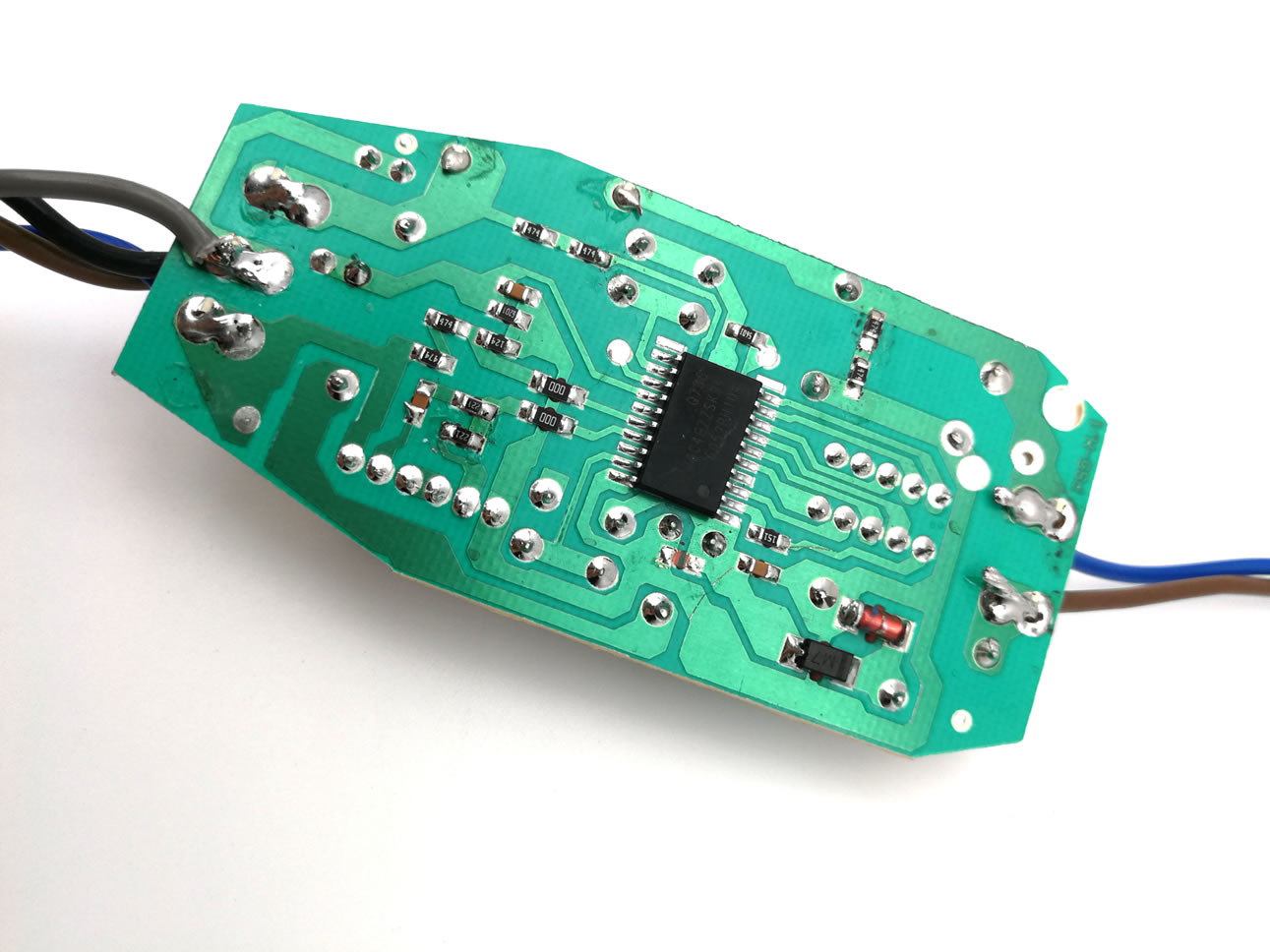

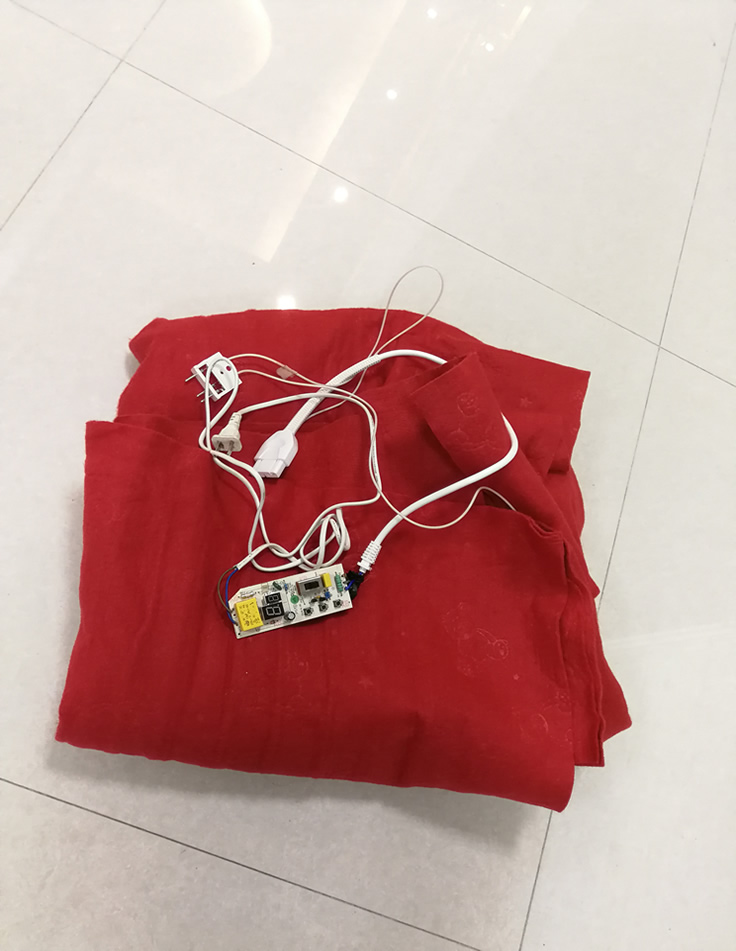

ECS7電熱毯控制板功能說明

一、工作范圍：

工作電壓AC 190V-250V和負載功率最大為60W。

二、顯示模式：

①紅色數碼管顯示功率為1-7檔位以及（H-L）轉換自動擋。

②綠色數碼管顯示功率功率為（1-9）小時定時。

三、功率控制：

1、功率調節：功率調節方式如下：設定功率分7段，周期為10秒。

1檔（30%）-2檔（40%）-3檔（50%）-4檔（60%）-5檔（70%）-6檔（80%）-7檔（90%）設定溫度檔位。

四、自動功率轉換：

設定自動檔，100%功率輸出一小時后自動轉換到20%功率輸出，紅色數碼管對應“H”-(1小時)-“L”顯示。

五、定時設置：

工作狀態下，定時鍵可以設定1-9小時（九檔）。綠色數碼管定時顯示按實際剩余時間退位，一直到定時狀態結束，顯示“00”

六、待機狀態

開機和定時結束：功率和定時顯示“00”

待機狀態，可以設定溫度建個自動鍵

待機狀態，定時鍵不起作用

七、調節設定：

1、初始點擊溫度鍵一次，功率顯示“7”，定時默認顯示“9”；再次點擊溫度鍵，功率顯示“1”-“7”循環。

2、初始點擊自動鍵，功率顯示“H”，定時默認顯示“9”。

3、在功率顯示“1”-“7”任何一個狀態，點擊自動鍵，功率顯示“H”定時剩余時間不變。

4、在功率顯示“H”和“L”狀態，點擊溫度鍵功率顯示為“7”，定時剩余時間不變。

5、在功率顯示“H”和“L”狀態，點擊自動鍵沒有作用。

八、故障保護：

開路保護：負載（Z1-Z2）和檢測線（S1-S2）開路，在3秒內切斷電源，顯示“P0”

短路保護：（Z1-Z2）和（S1-S2）之間任何一點阻值在（300KΩ±10%）到0Ω阻值時，在3秒內切斷電源，顯示“E0”。
