1. EC360A-02

   一、功能說明：

    EC360A-02燈串定時芯片：是可設定時間為

   8小時ON~ 16小時OFF   (K8接VSS)

   6小時ON~ 18小時OFF   (K6接VSS)

   5小時ON~ 19小時OFF   (K5接VSS)

   4小時ON~ 20小時OFF   (K4接VSS)

   無定時一直工作   (K0接VSS)

   24小時循環工作的專用定時 IC。

   （說明：例如：8小時ON~ 16小時OFF。就是上電工作8小時后，進入待機狀態，待機16小時后，再工作8小時…，如此24小時循環工作.注意K0，K4，K5，K6，K8選擇腳接VSS定時方式只能選擇其中一個，但時間可以相互轉換）,32.768KHZ晶振振蕩,觸發方式 上電一直工作，(ON/OFF)，6個輸出腳 L1， L2 ，L3，是順閃輸出（1HZ）L4，L5，L6是三燈漸明漸暗輸出。K2是ON/OFF模式選擇腳，懸空是正常的上電定時工作模式，接VSS是ON/OFF功能，長按KEY（ON/OFF）鍵可以進入定時工作。K8-K0為定時時間選擇，接VSS時選擇時間如下：K2懸空的情況下是定時模式:

   當K8接VSS時，    為8小時ON.....16小時OFF.....;如此循環。

   當K6接VSS時，    為6小時ON.....18小時OFF.....;

   當K5接VSS時，    為5小時ON.....19小時OFF.....;

   當K4接VSS時，    為4小時ON.....20小時OFF.....;

   當K0接VSS時，    為24小時ON.....0小時OFF.....;

   KEY觸發方式 :ON/OFF （只在K2接VSS情況下有效，K2懸空是正常的定時模式KEY是ON/OFF功能,上電不工作，觸發工作，如果工作過程中觸發KEY鍵,IC會停止工作,除非再次觸發KEY才會重新工作.此時長按KEY  3秒進入定時狀態。

   快速測試

   當TIME接VSS時，進入快速測試模式，工作方式是1小時閃一次，閃N次后停止，會再閃N次，如此循環。

   有關開關使用說明:定時時間可以選用單排3檔開關選擇，同時有2個定時狀態可供選擇，開關中間PIN接GND。

   正常工作模式：當開關置于所選擇二檔定時中一檔時，上電工作；如果開關置于中間時，上電不工作。工作過程中，開關可以改變工作狀態：工作和不工作。

   在上電的情況中，當改變定時選擇端時，重新計時。

   ON/OFF工作模式：開關置于中間時，IC不工作，ON/OFF鍵無效。當開關置于所選擇二檔定時中一檔時，上電不工作，ON/OFF按鍵后進入ON/OFF工作模式，ON/OFF鍵長按3秒后，進入定時工作模式，再按一下ON/OFF鍵可以關掉IC。在進入定時工作模式后，若改變了所選擇的定時檔，IC整體復位，等待ON/OFF鍵按鍵后工作。

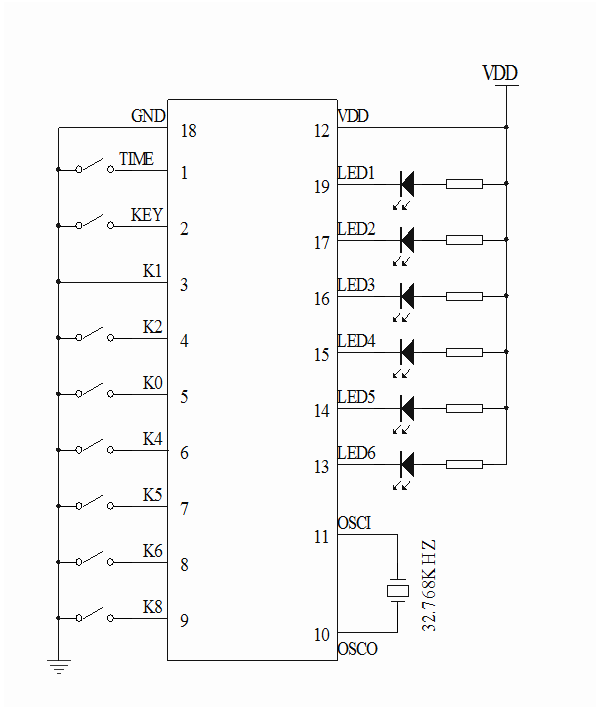

二、腳位說明：
