AFAD/5653定時器ic芯片功能說明

1、此款定時器IC芯片負載推動繼電器，旋扭開關控制，共10檔，10種定時模式。定時用開關選擇的方式控制，當開關接通地時，就工作對應的定時時間，10種定時時間，分別為： 24H工作（常開）、2H-22H、4H-20H，6H-18H，8H-16H，10H-14H，12H-12H、4H-4H、6H-6H、8H-8H；機械旋鈕開關，轉動為10個檔位。

2、芯片上電不工作，當接通某一檔定時時，開始工作，即定時選擇腳都不接通時，芯片不工作。

3、時鐘采用32.768KHZ，無晶振不工作。

4、極限參數

Supply voltage (Vdd)………………………………………….……………… - 0.3V ~ 6.0V

Input in voltage (Vin)…………………………………………………….… Vss – 0.2V ~ Vdd + 0.2V

Operating ambient temperature (Topr)

EC2602CP, EC2602CS,EC2602CX …………………………………….. 0°C ~ + 70°C

EC2602CPD, EC2602CSD, EC2602CXD …………………………………. –40°C ~ + 85°C

Storage ambient temperature (Tstor) ……………………………………… –40°C ~ + 125°C

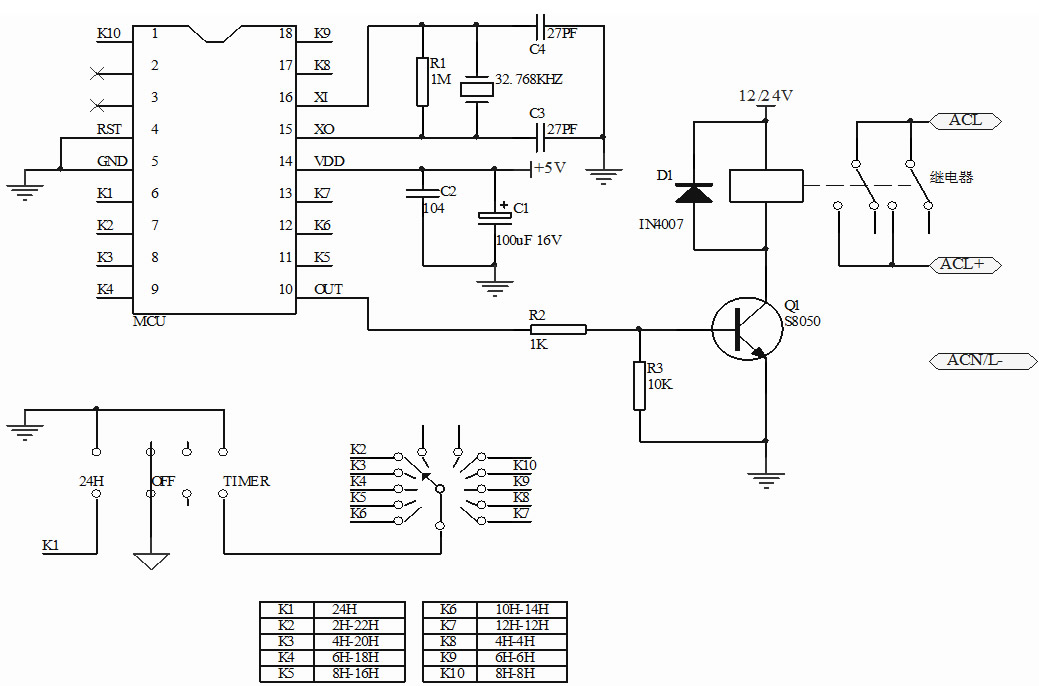

5.參考電路圖：
