EC13BB單鍵觸摸+防霧衛浴鏡芯片
一、功能說明
供電方式：DC12V電源適配器。一路觸摸輸入，五路輸出：2路指示燈、1路防霧、2路LED主燈。
上電不工作。短按開啟LED白燈亮和防霧（LED開啟默認亮度100%），再短按LED暖燈亮防霧定時不變，再短按LED白+暖各65%亮防霧定時不變，再短按下LED和防霧同時關閉，依次循環。防霧有定時，定時1小時自動關閉防霧不關LED。長按無極調光（最亮到最暗時間為2.5S），有不斷電亮度記憶功能。
指示燈：觸摸按鍵有2顆LED指示燈。上電無輸出時藍色指示燈亮，有輸出時白色指示燈亮。轉換燈光時白色指示燈不變，長按無極調光手剛接觸時還是白色指示燈亮，主燈光開始變化時藍色指示燈亮，手松開指示燈恢復白燈亮。
二、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.7
3.0
5.0
V
工作電流
IOP
8
mA
VDD=3.0V,輸出懸空
靜態電流
ISTB
5
mA
VDD=3.0V
驅動電流低電平輸出
IOL
15
mA
VDD=3.0V,VOL=0.7V
驅動電流高電平輸出
IOH
10
mA
VDD=3.0V,VOH=VDD-0.7
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-50
25
125
℃
三、封裝腳位圖（SOP-16）
|
管腳號 |
符號 |
功能描述 |
|
1 |
NC |
懸空 |
|
2 |
NC |
懸空 |
|
3 |
NC |
懸空 |
|
4 |
NC |
懸空 |
|
5 |
LED2 |
藍指示燈輸出，高電平有效 |
|
6 |
LED1 |
白指示燈輸出，高電平有效 |
|
7 |
CAP |
靈敏度調節 |
|
8 |
VSS |
IC負極 |
|
9 |
LED-W |
白燈輸出，高電平有效 |
|
10 |
LED-Y |
暖燈輸出，高電平有效 |
|
11 |
N1 |
防霧輸出，低電平有效 |
|
12 |
VDD |
IC正極 |
|
13 |
NC |
懸空 |
|
14 |
NC |
懸空 |
|
15 |
NC |
懸空 |
|
16 |
TCH |
觸摸腳 |

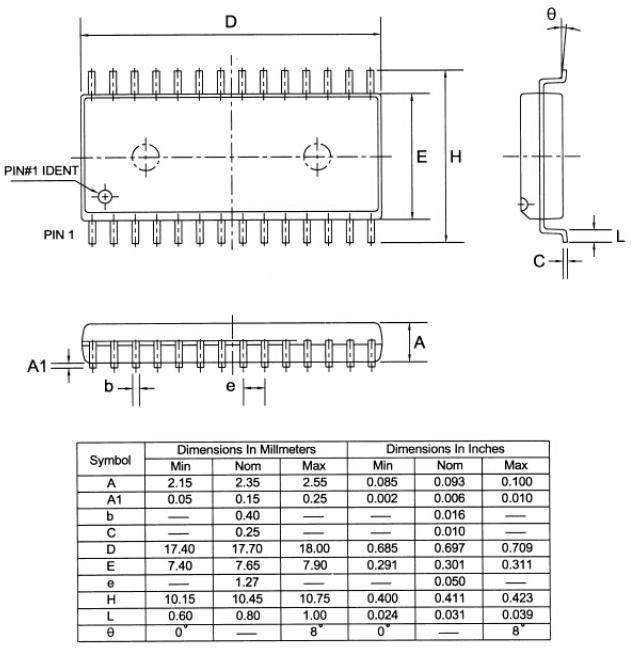

五、封裝尺寸圖：
六．版本說明：
版本
日期
描述
EC13BB
2023/5/25
V01初版
|
