當前位置：首頁 » 麗晶微產品中心 » 燈串IC芯片 » 流星燈IC芯片 » 14-28燈流星燈IC » EC220808流水燈芯片20燈

: EC220808流水燈芯片20燈

流水燈IC電路圖 EC220808-88B732 流水燈芯片20燈一、功能說明：供電方式：DC2.4V-4.5V上電工作流水閃，20個燈。

全國服務熱線：0755-29100085

產品詳情

EC220808-88B732 流水燈芯片20燈

一、功能說明：

供電方式：DC2.4V-4.5V上電工作流水閃，20個燈。

二、電氣參數（VDD=5.0V TA=25℃）

參數	符號	最小值	典型值	最大值	單位	條件
工作電壓	VDD	2.4	3.0	4.5	V
工作電流	IOP		0.5		mA
驅動電流低電平輸出	IOL		13		mA	VOL=1.0V
驅動電流高電平輸出	IOH		-11		mA	VOH=2.0V
工作溫度	TA	0	25	60	℃
儲存溫度	Tstg	-20	25	90	℃

三、封裝腳位圖（SOP-8）

EC220808流水燈芯片腳位圖

四、PIN引腳名稱及功能描述

管腳號	符號	功能描述
1	VDD	電源正
2	NC	懸空
3	OUT4	開關控制腳
4	OUT3	懸空
5	OUT2	輸出腳，低有效
6	OUT1	懸空
7	OUT0	懸空
8	GND	電源負

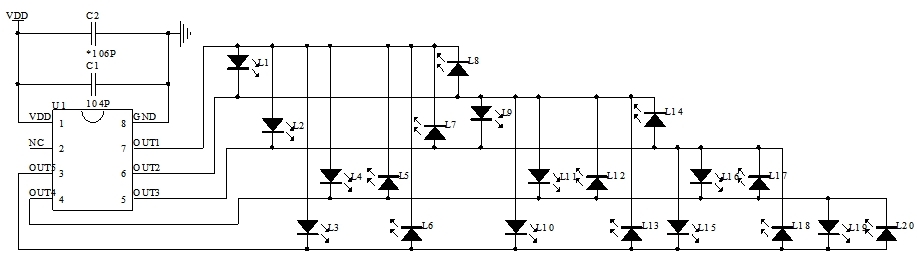

五、電路圖參考

流水燈芯片電路圖

LED順序

	LED正極	LED負極		LED正極	LED負極
L1	OUT1	OUT2	L11	OUT2	OUT4
L2	OUT1	OUT3	L12	OUT4	OUT2
L3	OUT1	OUT5	L13	OUT5	OUT2
L4	OUT1	OUT4	L14	OUT3	OUT2
L5	OUT4	OUT1	L15	OUT3	OUT5
L6	OUT5	OUT1	L16	OUT3	OUT4
L7	OUT3	OUT1	L17	OUT4	OUT3
L8	OUT2	OUT1	L18	OUT5	OUT3
L9	OUT2	OUT3	L19	OUT4	OUT5
L10	OUT2	OUT5	L20	OUT5	OUT4

六、封裝尺寸圖（SOP-8）

sop-8

七、版本說明

版本	日期	描述
EC220808-88B732	2022/7/1	V01初版
