EC2908-E148單鍵觸摸3段調色+無極調光
一．功能說明
觸摸調光IC工作電壓DC=12V（通過穩壓LDO-3.3V）
上電不工作，主燈2路LED輸出，1路冷白，1路暖白，觸摸按鍵控制，起始亮度100%。
K1：燈光模式轉換鍵， 按第1下，冷白燈亮。
按第2下，暖白燈亮。按第3下，冷白+暖白燈亮。
按第4下，滅，依次循環。
長按無極調光，一次長按下調，一次長按上調，依此循環。
帶不斷電亮度記憶功能：斷電后重新上電，起始亮度都為100%
指示燈:
兩個藍白指示燈：上電主燈不工作，白色指示燈亮，主燈亮后白指示燈滅，藍指示燈與主燈同向，主燈亮藍指示燈亮，主燈滅藍指示燈滅。
短按切換主燈色溫時，手按下觸摸按鍵指示燈變成白色，松開變成藍色。
二．電氣性能（主控參數）(VDD=3.0V，GND=0，Ta=25℃,)
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1.5 |
|
mA |
|
|
靜態電流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驅動電流低電平輸出 |
IOL |
|
21 |
|
mA |
VDD=5.0V,VOL=0.6V |
|
驅動電流高電平輸出 |
IOH |
|
3.5 |
|
mA |
VDD=5.0V,VOH=VDD-0.6V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
儲存溫度 |
Tstg |
-40 |
25 |
150 |
℃ |
|

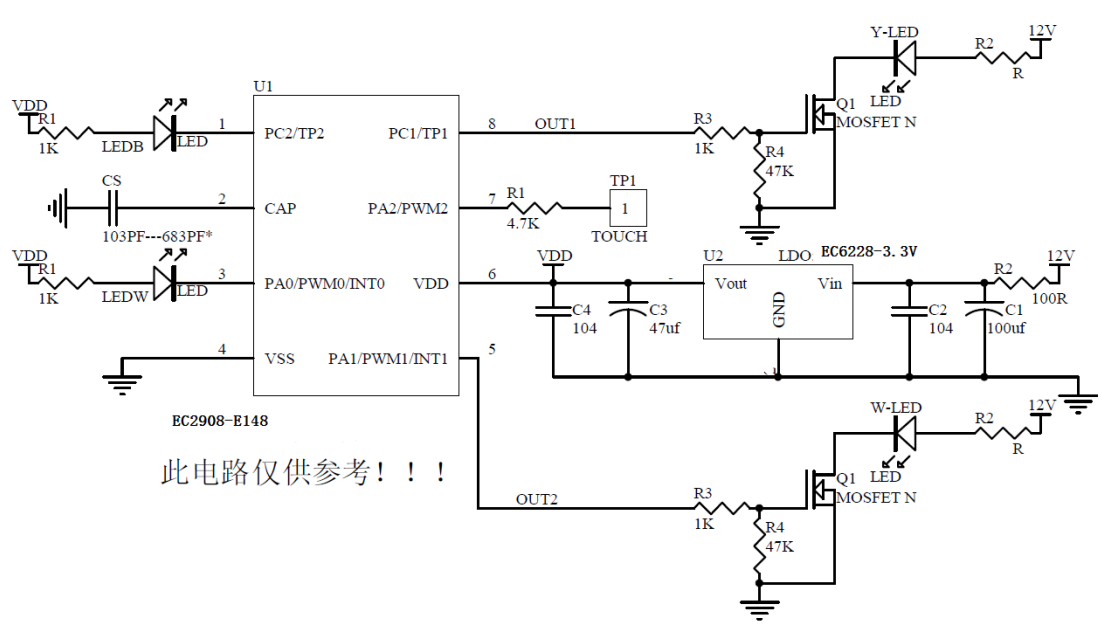

三． 參考電路圖：
四. 版本說明
|
版本 |
日期 |
描述 |
|
EC2908-E148 |
2020-4-10 |
單鍵觸摸無極調光 |
|
|
|
|
