EC8118 加濕器控制芯片

一、產品概述

EC8118 是一款集成了鋰電池充放電、按鍵檢測及驅動功能的單芯片，系統功能高度集成化，僅需要少量周 邊器件即可構建完整的加濕器商用化系統。加濕器是一種可以增加空氣濕度的家用電器，隨著經濟的發展和人民 生活水平的提高，人們對生活質量和健康的要求愈來愈高。空氣加濕器就是這樣慢慢的走進全球的很多家庭當中， 成為干燥地區家庭不可缺少的一種小型家電產品。二

二、產品特性

 上電及充電指示燈指示

持續工作時間4小時

按鍵工作模式

輸出頻率108K,40%占空方波

固定350mA的充電電流

低于3.0V電壓工作藍燈閃20次并關機

在欠壓模式下，按鍵開始有閃燈提示

適用于單節鋰離子電池

可直接從USB端口給單節鋰離子電池充電

支持邊充邊放

待機模式下的供電電流為2UA@3.7V

采用ASIC設計

采用SOP-8封裝

三、產品應用：

加濕器

四、訂購信息：

七、極限參數

注 1：極限參數是指超出該極限參數范圍，芯片有可能永久損壞，實際應用中不得超出該極限參數范圍。

注2：盡管產品有ESD保護電路，但在高能靜電放電情況下，芯片仍有可能受到損傷而導致性能退化或功能喪失，因此，用戶仍然 有必要采取適當?shù)?/span>ESD預防措施；人體模型，100pF電容通過 1.5KΩ電阻放電。

八、指示燈狀態

EC8118 是一款高集成度的高性能加濕器控制芯片，不同于以往的 MCU 方案，該芯片采用 ASIC 設計，不 會發生死機現象，也不會出現因低于臨界電壓而引起的芯片無法復位的現象。在待機模式下功耗極低，靜態電流 維持在 2uA 以下，同時該芯片具有可視化的 LED 工作指示功能，有 2 個 LED 燈可指示豐富的狀態，功能完善， 包括正常充電狀態、充滿電熄滅、正常工作狀態、電池欠壓狀態。EC8118 充電性能優越，具有完善的電池保護 功能和高精度的充電電壓誤差檢測，集成了涓流、恒流、恒壓三段式充電管理，符合鋰電池充電規范，充電輸入 可直接從 USB 端口取電，恒流充電電流默認 355mA，無需外部電阻設置。芯片外圍電路簡單、制作方便，功率 損耗低，而且外圍元件極少，系統成本低。EC8118 芯片電路的功能模塊由基準源 BG、偏置電流 I_BIAS、振蕩 器 OSC 、  低壓檢測電路、數字邏輯控制電路、LED 指示燈驅動電路以及充電模塊組成。其主要功能特點如下：

1) 超低的靜態工作電流(<2uA)

EC8118 在待機時自動進入省電模式，減小損耗，電路有三種工作模式：充電模式、正常工作模式和省電模式。 芯片在上電后直接進入省電模式，只有在噴霧的情況下，芯片才由省電模式進入到正常工作模式。在省電模式下 的靜態電流小于 2uA,可以使電池的使用時間大大延長。

2) 芯片內部集成邊沿開關檢測,方便按鍵應用。

3) 芯片內部集成充電控制電路，該電路具備多模式(涓流、恒流、恒壓) 充電過程，充電性能優越，充電過程 安全可靠，當鋰電池電壓小2.8V(典型值) 時為涓流充電(充電電流 53mA)，可確保不損壞電池，當電池電壓 充至 3.0V (典型值) 以上時，開始大電流恒流充電(充電電流 355mA) ，當電池電壓接近4.2V 時，充電電流逐 步下降，進入恒壓模式直到電池充飽。

4) 保護控制模塊

EC8118 內部還集成有欠壓保護模塊(UVLO),用于檢測系統的電池供電電壓，當電池電壓低于 3.0V  (典型

值) 時，UVLO 輸出使能有效，芯片進入欠壓保護模式，WLED 端輸出高低電平，閃燈20次提示用戶及時充電， 以免影響后續使用；

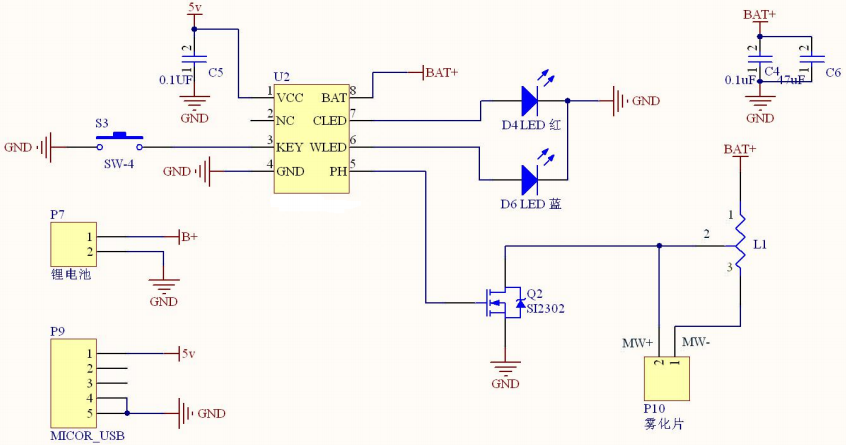

十一、PCB畫板注意事項

按鍵開啟后，MOS 、 電感在極高的頻率下工作，霧化片兩端產生極高的振蕩電壓，使霧化器正常噴霧。 同時電感也會產生干擾信號反饋到電源端，影響芯片對電池電壓的檢測。在芯片的正極，必須加上電容濾波。電 容需在芯片的 BAT 腳旁，越近越好，并且從 BAT 過來先經過電容后再到芯片的 BAT 腳。這樣才能有效濾除電源 干擾，否則芯片在低電檢測時會出現誤判。PCB 走線參考圖如下：
