EC8D-1電子開關芯片 CMOS 制造工藝,低功耗,內置振蕩電阻,一個按鍵開關輸入，兩路同步低電平輸出。 上電不工作OUT輸出高電位（高阻態），短按按鍵開關，OUT輸出低電平。再短按按鍵，OUT輸出高電位（高阻態）。
一、功能及應用 EC8D-1電子開關芯片
CMOS 制造工藝,低功耗,內置振蕩電阻,一個按鍵開關輸入，兩路同步低電平輸出。
上電不工作OUT輸出高電位（高阻態），短按按鍵開關，OUT輸出低電平。再短按按鍵，OUT輸出高電位（高阻態）。
二、電氣性能 (VDD=3.0V，Ta=25℃)
|
參數 |
最小 |
標準 |
最大 |
測試條件 |
|
工作電壓 |
2.2V |
3.0V |
5.7V |
|
|
靜態電流 |
--- |
--- |
5µA |
VDD=3V,NO LOAD |
|
LED輸出電流 |
|
40mA |
|
@VDS=1.5V |
|
工作溫度 |
0 |
25℃ |
60℃ |
|
三、封裝腳位圖（SOT23-6）
管腳號
符號
功能描述
1
VDD
電源正
2
NC
懸空
3
KEY
觸發開關
4
OUT
信號輸出，低電平有效
5
OUT
信號輸出，低電平有效
6
GND
電源負

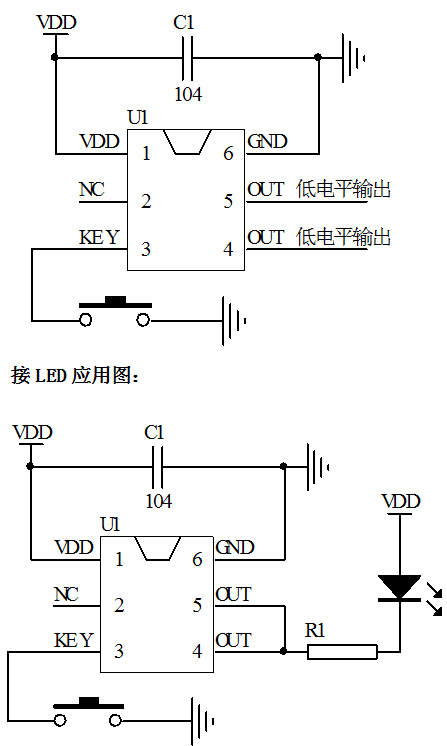

四、參考電路圖：
五、封裝尺寸圖（SOT23-6）
|
