EH5302-3BD7-1FD3 3秒延時芯片

一．功能說明

3秒延時開關芯片

供電電壓范圍DC2.0-3.6V。OUT1、OUT2上電即高電平輸出,OUT3、OUT4延時3秒兩路電平信號同步輸出。

上電OUT4為低電平、OUT3為高電平；3秒延時后翻轉，OUT4輸出高電平、OUT3輸出低電平。電壓小于1.8V芯片復位，芯片復位后須重新上電才開始工作。

二．極限參數

Voltage applied at VDD to VSS .............................- 0.3V to 3.8V

Voltage applied at any pin to VSS......................... 0.2V to VDD+0.3V

Operating ambient temperature.........................-20°C to 80°C

Storage ambient temperature ..........................  -40°C to 125°C

三．電氣參數（VDD=3.0V  TA=25℃）

工作電壓：2.4V-3.6V;

工作電流：5uA;

靜態電流：5uA；

驅動電流低電平輸出：14mA；

驅動電路高電平輸出：6mA；

過VDD極限電流:50mA；

過GND極限電流：50mA；

工作溫度：-20攝氏度-+80攝氏度；

儲存溫度：-40攝氏度-+125攝氏度；

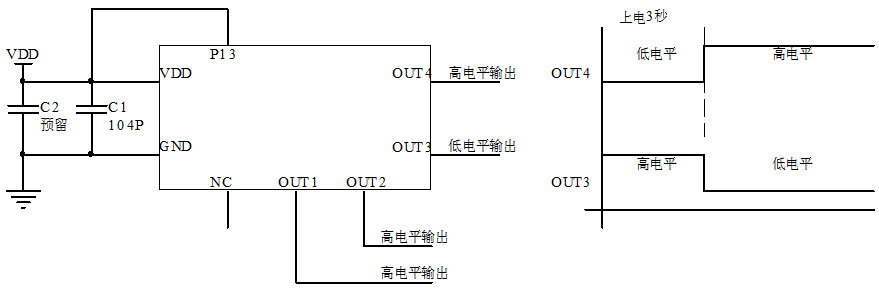

*C2電容可根據電源實際需要調整或省略

五．封裝尺寸圖（SOP-8）

六．版本說明
