ET2B08-0F65-EBD7四路按鍵切換開關芯片 一．功能說明 工作電壓：2.4-5.0V。輕觸開關按鍵控制四路LED輸出。上電不工作，所有輸出口為低電平。OUT1為開關機指示燈，開機狀態亮，關機狀態滅。 長按2秒開機，OUT2輸出高電平LED1亮，短按一下OUT3輸出高電平LED2亮、LED1滅，再短按一下，OUT4輸出高電平LED3亮、LED2滅，再短按一下，返回LED1亮，依次循環。再長按2秒關機，LED滅，有不斷電記憶，記憶關機前的亮燈模式。
ET2B08-0F65-EBD7四路按鍵切換開關芯片
一．功能說明
工作電壓：2.4-5.0V。輕觸開關按鍵控制四路LED輸出。上電不工作，所有輸出口為低電平。OUT1為開關機指示燈，開機狀態亮，關機狀態滅。
長按2秒開機，OUT2輸出高電平LED1亮，短按一下OUT3輸出高電平LED2亮、LED1滅，再短按一下，OUT4輸出高電平LED3亮、LED2滅，再短按一下，返回LED1亮，依次循環。再長按2秒關機，LED滅，有不斷電記憶，記憶關機前的亮燈模式。
定時功能：開機開始計時10分鐘定時，10分鐘后自動關閉LED。中途觸發按鍵重新計時。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
700
uA
VDD=3.0V，輸出懸空
靜態電流
ISTB
3
uA
VDD=3.0V
驅動電流
Iol
30
mA
VDD=3V,Vol=0.6V
工作溫度
TA
-10
25
70
℃
儲存溫度
Tstg
-20
25
100
℃
三．封裝腳位圖（SOP-8）
四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
IC正極
2
OUT1
開關機指示燈輸出，高電平有效
3
KEY
觸發開關
4
NC
懸空
5
OUT4
LED3輸出，高電平有效
6
OUT3
LED2輸出，高電平有效
7
OUT2
LED1輸出，高電平有效
8
GND
電源負

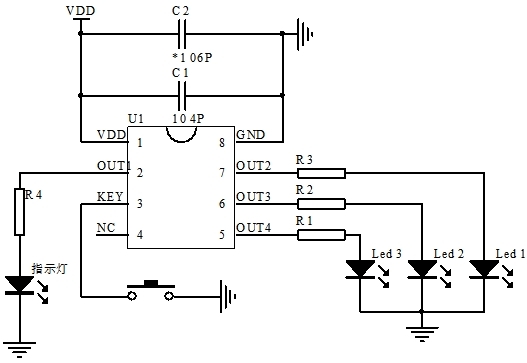

五．電路參考圖
六．封裝尺寸圖（SOP-8）
七．版本說明
版本
日期
描述
ET2B08-0F65-EBD7
2022/11/10
V01初版
|
