FM116C直流尾翼馬達、舵機馬達驅動IC

概述：

FM116C是專為驅動小電流直流馬達而設計的集成電路，該電路采用SOT23-6微型封裝，為對空間敏感的系 統設計提供理想選擇。

電路采用H橋結構, 內置功率MOSFET開關，可實現對負載直流電機正轉、反轉、剎車以及待機四個功能的 控制，剎車功能能使負載電機快速停止轉動，待機功能使電路靜態功耗極低( 小于 1uA)。

電路內置低阻功率MOSFET開關，在300mA負載電流條件下，電路產生的壓降500mV，功耗為150mW， 在SOT23-6封裝允許的范圍之內，電路可長時間持續工作。

FM116C內置帶遲滯效應的熱保護功能(TSD)。27℃，VDD=4V條件下FM116C持續最大輸出電流為600mA。 受封裝散熱能力的影響隨著環境溫度的升高，最大持續輸出電流必須適當降低。

特點：

內置PMOS/NMOS功率開關的單通道 H 橋驅動器

有正轉/反轉/停止/剎車四個功能

低待機電流 (typ.0.1uA)

寬工作電壓范圍，適用于鋰電池供電(2.5V~5V)

500mA電流輸出能力(VDD=4V,RL=5Ω)

FM116C內置帶遲滯效應的熱保護功能(TSD)

CMOS輸入，輸入無需額外限流電阻

封裝形式：SOT23-6

產品應用 ：

玩具直流電機驅動

遙控玩具飛機尾翼馬達驅動

遙控玩具飛機舵機馬達驅動

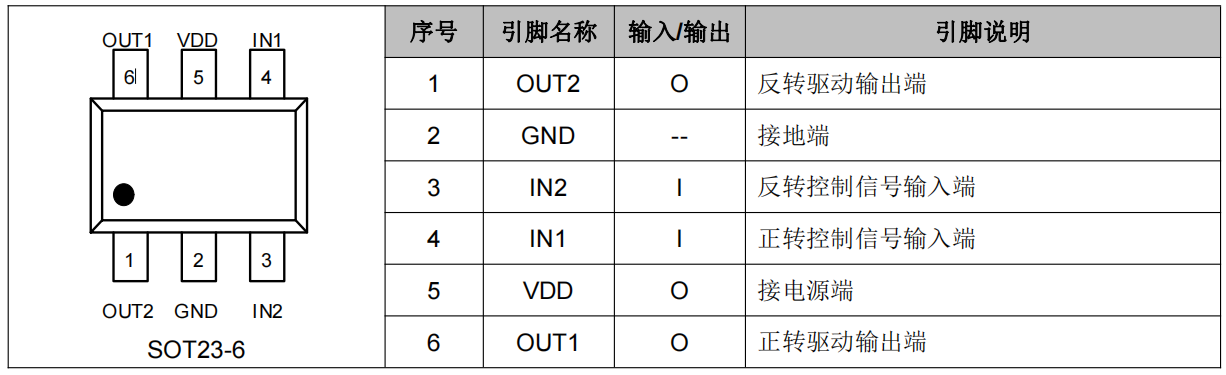

引腳示意圖及說明
