E5EAD6C2三鍵觸摸調光調色芯片
一．功能說明
供電方式：2.3-5V
三個觸摸按鍵輸入控制，兩路LED輸出。
上電不工作，觸發開關后開始工作；
觸摸按鍵1：色溫轉換鍵；白光、黃光、自然光三色切換，上電冷光（100%），按一下暖光（100%）再按一下冷光（50%）+暖光（50%），觸摸按鍵依次循環。
觸摸按鍵2：觸摸開關鍵，觸摸一下開，觸摸一下關，開的狀態下可調光調色，關的狀態下觸摸其他按鍵無效（帶記憶功能）
觸摸按鍵3：長按無極調光鍵。
多應用于衛浴鏡、化妝鏡、氛圍燈、家居燈，臺燈等觸摸類LED燈飾。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.3
3.0
5.0
V
工作電流
IOP
3
mA
靜態電流
ISTB
10
uA
VDD=5.0V
驅動電流低電平輸出
IOL
8
mA
VDD=5.0V,VOL=0.7V
驅動電流高電平輸出
IOH
4
mA
VDD=5.0V,VOH=VDD-0.7
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-20
25
70
℃
儲存溫度
Tstg
-50
25
125
℃

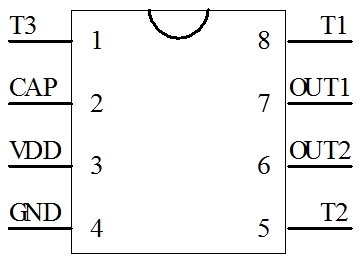

三．封裝腳位圖（SOP-8）
管腳號
符號
功能描述
1
T3
觸摸3
2
CAP
靈敏度調節
3
VDD
電源正
4
GND
電源負
5
T2
觸摸2
6
OUT2
暖燈輸出，高電平有效
7
OUT1
白燈輸出，高電平有效
8
T1
觸摸1

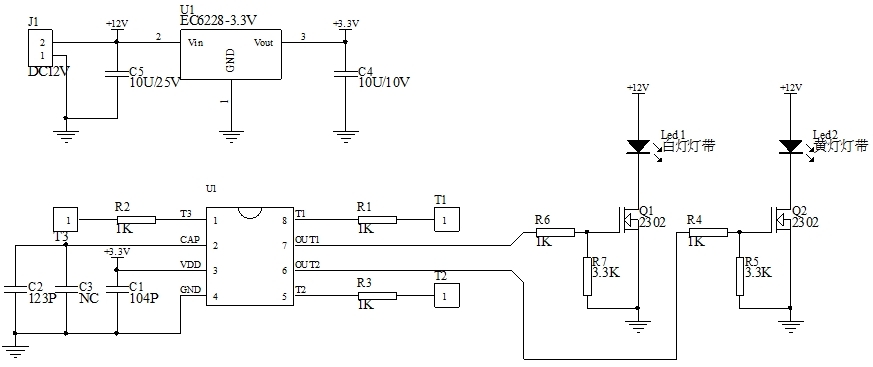

四．參考電路圖
五．封裝尺寸圖（SOP-8）
六．版本說明
版本
日期
描述
E5EAD6C2
2021/6/2
V01初版
|
