LJ201215-F11B 24鍵遙控七彩RGB調光芯片

一、功能說明

1、供電方式：3.7V鋰電供電，帶動1顆RGB 5050 LED ，太陽能板5.5V-130mA

2、一個輕觸開關控制，共3個輸出，三個輸出(三種顏色燈紅綠藍）

3、太陽能充電，鋰電電池供電，太陽能充電光控功能，白天充電晚上亮。

長按2S開機 (紅燈閃一下提示)，再長按2S,關機（綠燈閃3下提示）；開機狀態是發白光(紅綠藍三燈一起亮），關機后晚上不會自動亮。

4、短按1次，7色自動循環跳變(即紅色--綠色--藍色--紅綠---紅藍---藍綠---紅綠藍），時間間隔4S（每種顏色只需亮4秒自動轉為下個顏色）

再短按1次，停留在當前顏色，再短按1次，恢復7色自動循環，時間間隔4S（此次短按，跳變顏色需接上回選定顏色，不是重新開始--即選定紅色，現在想換紅藍，短按后跳變從綠色開始）。

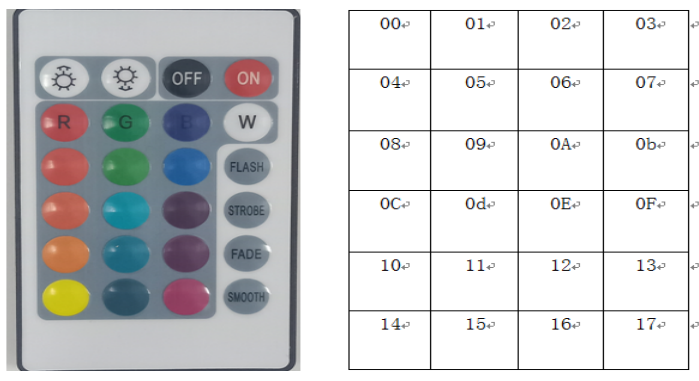

5、遙控器功能說明

加鍵:增加LED燈亮度，共5檔

減鍵:減弱LED燈亮度，共5檔

ON按鍵:開啟LED，具有記憶閃爍模式功能

OFF按鍵:關閉LED

W按鍵:三燈同時亮（不閃）

FLASH按鍵:七彩跳閃，R,G,RG,B,BR,BG,BRG

STROBE按鍵:三燈同時漸明漸暗

FADE按鍵:七彩漸明暗，RG,G,GB,B,BR,RGB.R

SMOOTH按鍵:紅綠藍跑馬閃

遙控器用戶碼為00EF的碼

二、電氣參數（VDD=5.0V TA=25℃）

工作電壓:2.2V-5V；

靜態電流：3uA；

工作電流：0.5mA；

驅動電流低電平輸出：14mA；

驅動電流高電平輸出：6mA；

工作溫度：-10攝氏度-+70攝氏度；

儲存溫度：-20攝氏度-+100攝氏度；

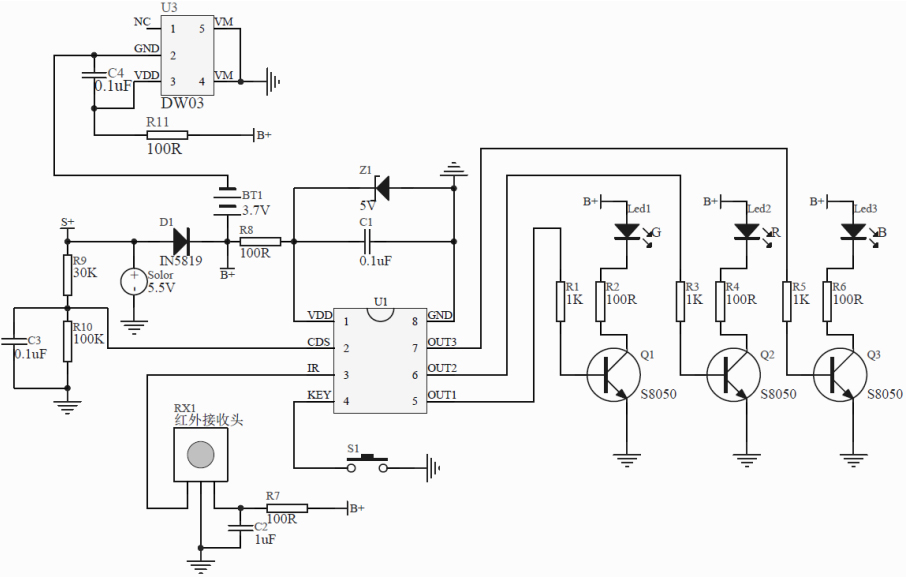

三、電路圖參考：

四、封裝尺寸圖：

五．版本說明：
