ECJ231082-3252-AB62兩模式閃燈芯片
一．功能說明
供電方式：DC3.7V鋰電池。輕觸按鍵KEY輸入，控制四路LED高電平輸出：L1指示燈、OUT1-OUT3 3路主燈同步工作。
上電指示燈亮1秒主燈再亮1秒，共2秒后進入待機。長按2秒開機常亮模式，短按一下按鍵LED閃（頻率參考樣品），再短按一下返回常亮模式，兩模式循環。再長按2秒關機，有不斷電記憶功能，記憶關閉前模式。
低電檢測：當電池電壓低于3.1V，指示燈閃三下后關機。充電后低壓解除。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
0.6
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
5
uA
VDD=3.0V，輸出關閉
驅動電流
Iol
20
mA
VDD=3.0V，Vol=0.6V
驅動電流
IOH
14
mA
VDD=3.0V，Voh=0.6V
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-20
25
100
℃

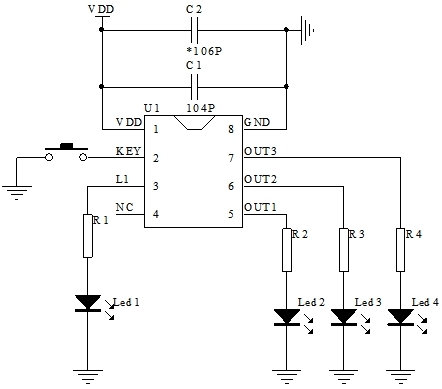

三．封裝腳位圖（SOP-8）
四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
電源正
2
KEY
開關控制腳,低觸發
3
L1
指示燈輸出，高電平有效
4
NC
懸空
5
OUT1
LED輸出，高電平有效
6
OUT2
LED輸出，高電平有效
7
OUT3
LED輸出，高電平有效
8
GND
電源負
六．封裝尺寸圖（SOP-8）
七．版本說明
版本
日期
描述
ECJ231082-3252-AB62
2024/1/8
Y-V01初版
|
