111A-AFE4三檔小風扇控制芯片 一、功能說明： 三檔小風扇控制芯片：一個按鍵Key控制一路馬達輸出，上電不工作，短按依次為：低速、中速、高速、關，依次循環。
111A-AFE4三檔小風扇控制芯片
一、功能說明：
三檔小風扇控制芯片：一個按鍵Key控制一路馬達輸出，上電不工作，短按依次為：低速、中速、高速、關，依次循環。
二、電氣參數（VDD=5.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
靜態電流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 開, LVR 關 |
|
驅動電流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作溫度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-20 |
25 |
100 |
℃ |
|

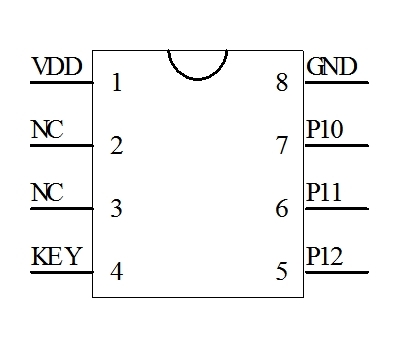

三、封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
IC正極 |
|
2 |
NC |
懸空 |
|
3 |
NC |
懸空 |
|
4 |
KEY |
觸發腳，低有效 |
|
5 |
P12 |
升壓輸出 |
|
6 |
P11 |
馬達輸出 |
|
7 |
P10 |
檢測腳 |
|
8 |
GND |
IC負極 |

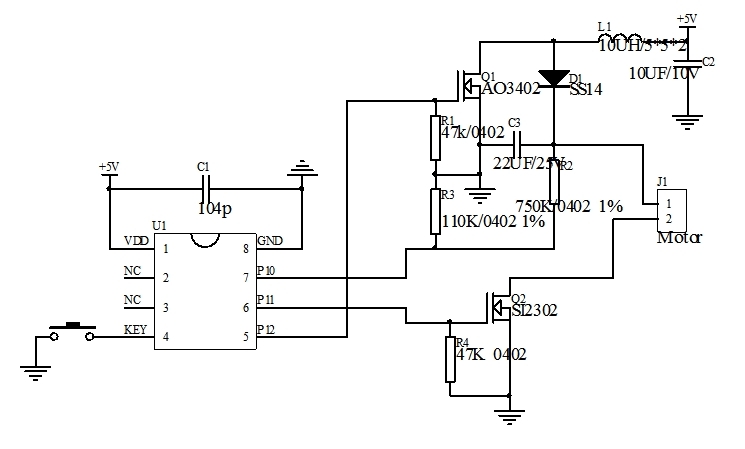

DC5V應用圖：

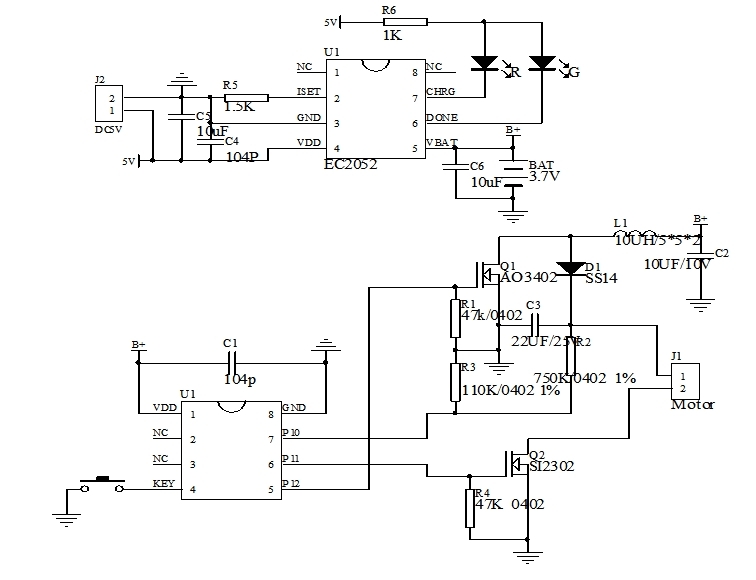

3.7V鋰電池應用圖：
五、封裝尺寸圖（SOP-8）
六、版本說明：
版本
日期
描述
3FB2-AA27
2021/4/2
V01初版
0A81-AA27
2021/4/22
V02
111A-AFE4
2022/7/13
改母體
|
