多路電子開關芯片 ECJ22131-A8860B 三按鍵電子開關芯片 供電電壓范圍DC2.2V--DC5.0V，低功耗 上電OUT輸出低電平，3路按鍵開關輸入控制分別對應3路電平信號輸出。 上電默認輸出是低電平，觸發后輸出是高電平。再次觸發翻轉為低電平。按鍵KEY1對應OUT1輸出，各按鍵獨立互不干擾。
ECJ22131-A8860B 三按鍵電子開關芯片
一．功能說明
供電電壓范圍DC2.2V--DC5.0V，低功耗。
上電OUT輸出低電平，3路按鍵開關輸入控制分別對應3路電平信號輸出。
上電默認輸出是低電平，觸發后輸出是高電平。再次觸發翻轉為低電平。按鍵KEY1對應OUT1輸出，各按鍵獨立互不干擾。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
5
uA
VDD=3.0V, 輸出懸空
靜態電流
ISTB
5
uA
VDD=3.0V，輸出懸空
驅動電流低電平輸出
IOL
15
mA
VDD=5.0V,VOP=VSS+0.5V
驅動電流高電平輸出
IOH
10
mA
VDD=5.0V,VOP=VDD-0.5V
過VDD極限電流
IVDDmax
60
mA
過GND極限電流
IGNDmax
60
mA
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-40
25
125
℃

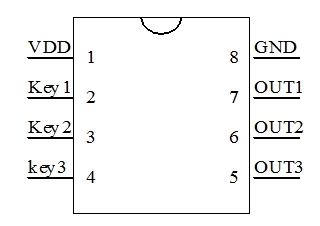

三．封裝腳位圖（SOP-8）
四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
電源正
2
Key1
開關控制腳
3
Key2
開關控制腳
4
Key3
開關控制腳
5
OUT3
LED輸出
6
OUT2
LED輸出
7
OUT1
LED輸出
8
GND
電源負
五．電路參考

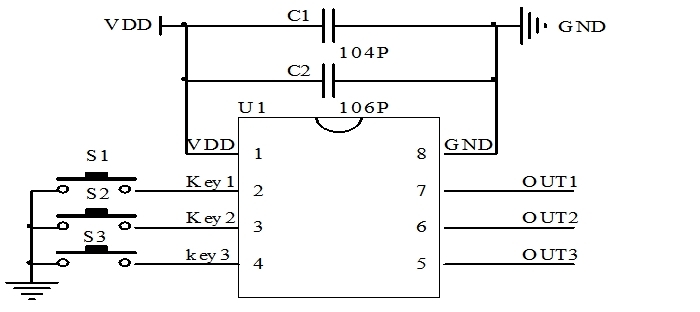

5.1參考電路圖

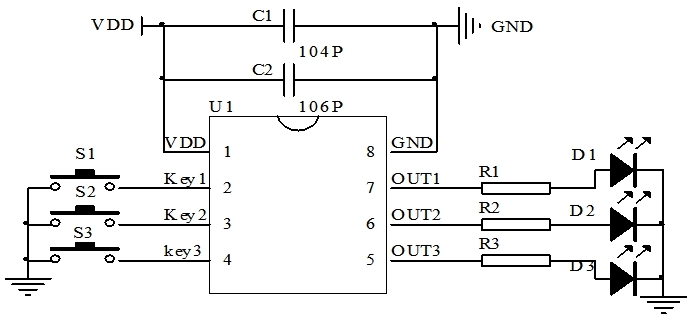

5.2負載接LED電路
七．封裝尺寸圖（SOP-8）
八．版本說明
版本
日期
描述
ECJ22131-A8860B
2022/10/13
V01D50
|
