當前位置：首頁 » 麗晶微產品中心 » 定時IC芯片 » 多分鐘延時IC芯片

: 多分鐘延時IC芯片

EC340EGB 延時IC芯片 CMOS 生產制造工藝，自身功耗低。工作電壓寬，抗干擾能力強。OUT 輸出電平可選，定時時間范圍寬,定時OPTION 為8 倍差。上電輸出高電平，按鍵開始定時，LED 輸出低電平，定時時間到，LED 輸出高電平。

全國服務熱線：0755-29100085

產品詳情

一、功能及應用 EC340EGB

CMOS 生產制造工藝，自身功耗低。工作電壓寬，抗干擾能力強。OUT 輸出電平可選，定時時間范圍寬,定時OPTION 為8 倍差。上電輸出高電平，按鍵開始定時，LED 輸出低電平，定時時間到，LED 輸出高電平。

二、電氣參數 (VDD=3.0V，GND=0V,Ta=25℃)

Characteristies	Sym	Min	Typ	Max	Unit	Remarks
工作電壓	Vdd	2.2	3	5	V
工作電流	Iop			200	µA	No load
靜態電流	Isb			2	µA	No load
LED推動電流	Iol	30			mA	Vdd=3V,Vds=1.2V
振蕩頻率	Fosc				KHz	外接電阻
工作溫度	Temp	0	25	60	℃

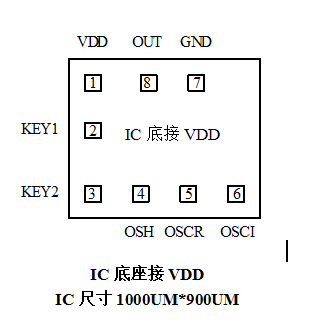

三、IC腳位邦定圖

ic腳位綁定圖

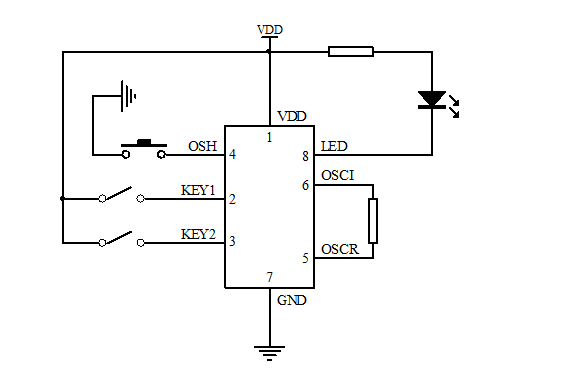

四、參考電路圖

延時IC芯片

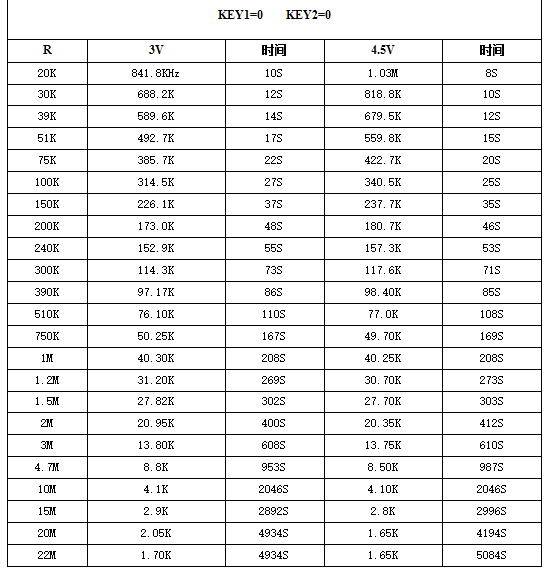

五、外接電阻頻率測試參數

時間選擇方法：

KEY1=0，KEY2=0 都懸空，定時時間如下表

KEY1=VDD，KEY2=VDD 同時接VDD，定時時間是表中512的倍

KEY1=VDD，KEY2=0 定時時間是表中8的倍

KEY1=0，KEY2=VDD 定時時間是表中64的倍

外接電阻頻率測試參數

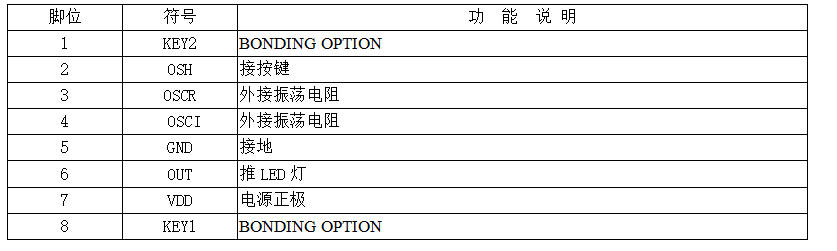

六、PIN腳功能描述

定時IC芯片

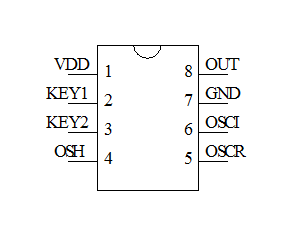

七、封裝腳位圖(SOP-8)

七、封裝腳位圖(SOP-8)

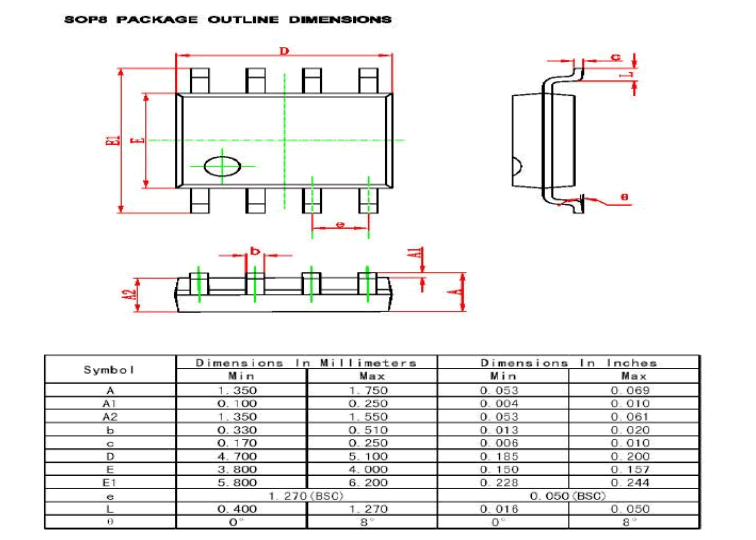

八、封裝尺寸圖

延時IC芯片
