EC200907-15AB-11C7簡易版直播燈芯片方案
一． 功能說明
供電方式：DC3.7V,18650鋰電供電。
一路按鍵控制，兩路輸出：OUT1、OUT2。
上電不工作，OUT1和OUT2低電平
短按開關KEY第一次，OUT1開啟30%亮度。
短按開關KEY第二次，OUT1開啟60%亮度。
短按開關KEY第三次，OUT1開啟100%亮度。
短按開關KEY第四次，OUT2開啟30%亮度。
短按開關KEY第五次，OUT2開啟60%亮度。
短按開關KEY第六次，OUT2開啟100%亮度。
短按開關KEY第七次，OUT1,OUT2各開啟50%。
短按開關KEY第八次，關閉，OUT1,OUT2低電平，輸出停止，處于待機狀態。
在任何開燈狀態下，長按開關超過1S關機，輸出停止，處于待機狀態。
二． 電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
靜態電流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 開, LVR 關 |
|
驅動電流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作溫度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-20 |
25 |
100 |
℃ |
|

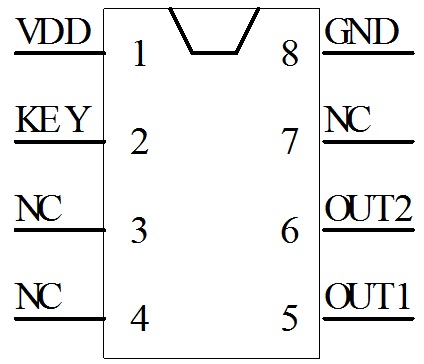

三． 封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
KEY |
觸發開關 |
|
3 |
NC |
懸空 |
|
4 |
NC |
懸空 |
|
5 |
OUT1 |
輸出1，高電平有效 |
|
6 |
OUT2 |
輸出2，高電平有效 |
|
7 |
NC |
懸空 |
|
8 |
GND |
電源負 |

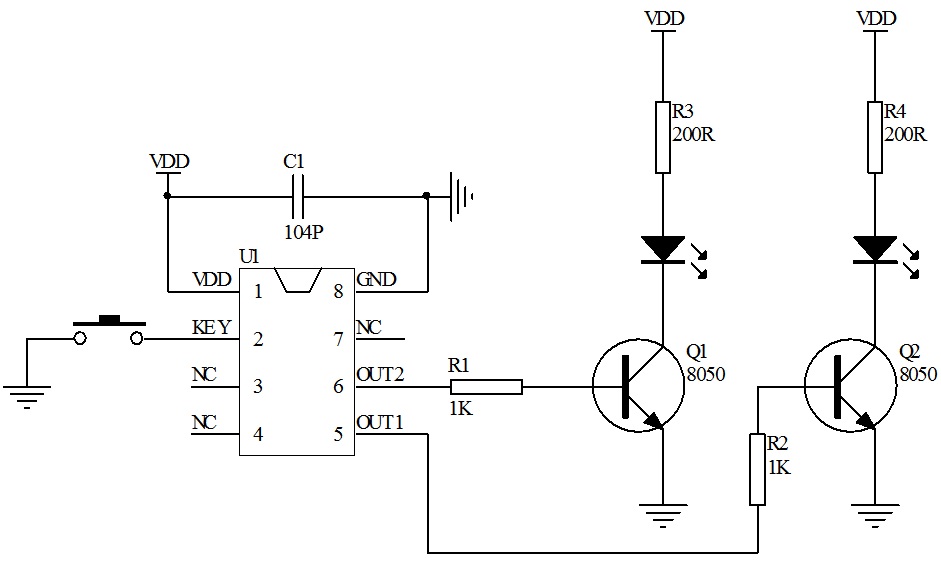

四． 電路圖參考
五．封裝尺寸圖（SOP-8）
六．版本說明
|
版本 |
日期 |
描述 |
|
EC200907-15AB-11C7 |
2020/9/10 |
V01初版 |
|
|
|
|
