一、功能說明:                ECH1062-242C

此款循環定時蠟燭IC芯片，CMOS工藝技術，低功耗。采用高電壓工藝，工作電壓范圍寬，抗干擾能力強。工作電壓2.4V—6.8V?？芍苯佑?/span>6V電池。

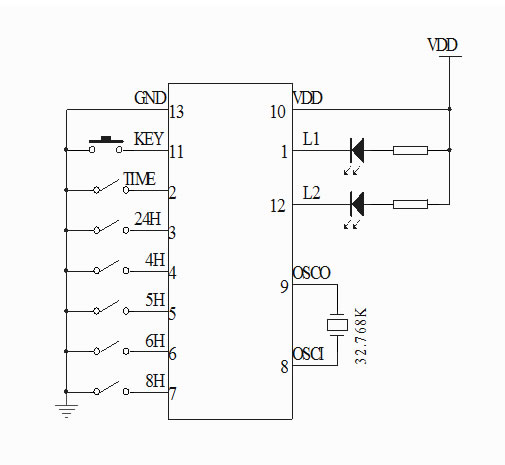

可設定時間為：

8小時ON~ 16小時OFF   (H8接VSS)

6小時ON~ 18小時OFF (H6接VSS)

5小時ON~ 19小時OFF  (H5接VSS)

4小時ON~ 20小時OFF  (H4接VSS)

無定時一直工作  (H24接VSS)

24小時循環工作的專用定時IC。

兩路輸出，LED1為柔和模式蠟燭閃，LED2為工作常亮。

定時蠟燭燈選用單排3檔開關，同時可進行2個定時狀態，當開關置于所選擇二檔定時中一檔時，上電工作；如果開關置于OFF時，上電不工作。工作過程中，開關可以改變工作狀態：工作和不工作。

(在上電的情況中，當改變定時選擇端時，重新計時）

KEY是ON/OFF 按鍵可控制IC的開和關

測試方法選用1小時閃一次來測試，頻率大約在2Hz

TIME接地是快速測試，斷開是正常模式

（測試時： 常亮I0口，蠟燭閃IO口 ，快速測試模式一樣）

二、電氣特性:（Vdd=4.5V,Ta=25℃)
