EH4304-10CF-A2F7 21鍵紅外遙控潛水燈芯片

一．功能說明

上電工作，默認七彩跳變模式Flash，紅外遙控功能

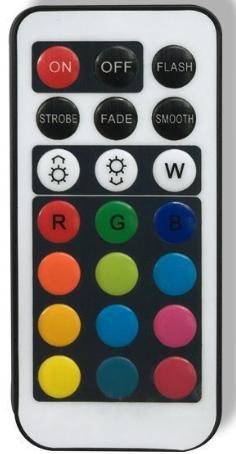

紅外遙控碼值（00FF），如下：

遙控潛水燈芯片

紅外遙控功能說明：

ON鍵：數據碼“45”開啟

OFF鍵：數據碼“46”關閉

加亮/加速鍵：數據碼“07”，在單色時按下燈光變亮，在自動變色模式時按下加快變色速度

減亮/減速鍵：數據碼“15”，在單色時按下燈光變暗，在自動變色模式時按下減慢變色速度

FLASH鍵：數據碼“47”R,G,B跳閃，可調閃爍速度

STROBE鍵：數據碼“44”呼吸閃，可調閃爍速度

FADE鍵：七彩漸明漸暗，循環，可調漸變速度

AMOOTH鍵：R,G,B漸明漸暗，可調漸變速度

其它顏色按鍵：切換顏色

有不掉電記憶功能不管在哪個模式按關機再開機還是回到原來模式

開啟默認速度最慢。

二．電氣參數（VDD=5.0V TA=25℃）

參數	符號	最小值	典型值	最大值	單位	條件
工作電壓	VDD	2.2	5.0	5.5	V
工作電流	IOP		1.5		mA	所有負載空接
靜態電流	ISTB		3		uA	所有負載關閉
驅動電流低電平輸出	IOL		25		mA	VDD=5.0V,VOL=1.0V
驅動電流高電平輸出	IOH		15		mA	VDD=5.0V,VOH=4.0V
工作溫度	TA	-10	25	80	℃
儲存溫度	Tstg	-20	25	100	℃

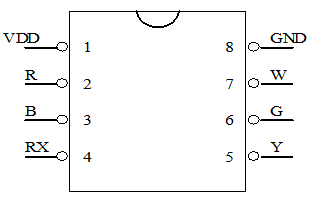

三．封裝腳位圖（SOP-8）

RGB七彩水底燈芯片

四．PIN引腳說明及功能描述

管腳號	符號	功能描述
1	VDD	IC正極
2	R	紅燈輸出，低有效
3	B	藍燈輸出，低有效
4	RX	紅外信號輸入
5	Y	暖白燈輸出，低有效
6	G	綠燈輸出，低有效
7	W	白燈輸出，低有效
8	GND	IC負極

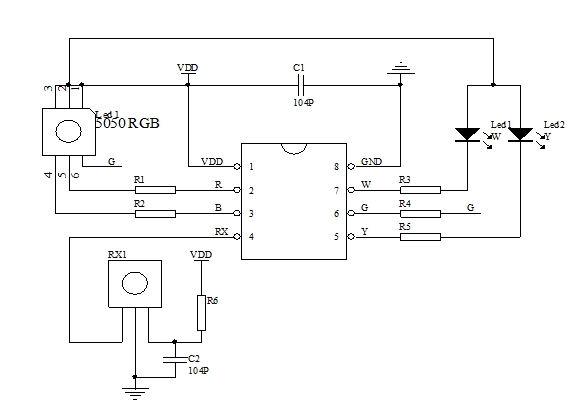

五．電路參考圖

七彩蠟燭燈芯片方案

六．封裝尺寸圖（SOP-8）

sop-8

七．版本說明

版本	日期	描述
EH4304-10CF-A2F7	2024/04/15	V01初版
