EC1062CR 蠟燭燈遙控芯片 采用CMOS工藝，功耗低，工作電壓范圍寬，抗干擾能力強,遙控發射有ON/OFF按鍵，ON按鍵-OFF按鍵功能，有定時4H， 5H， 6H， 8H按鍵功能。有三種輸出模式：L1普通蠟燭閃，L2室內蠟燭閃，L3常亮(電平信號），IC在 ON或OFF狀態下所有鍵都起作用。
一、功能說明：
EC1062CR 遙控定時IC芯片
采用CMOS工藝，功耗低，工作電壓范圍寬，抗干擾能力強,遙控發射有ON/OFF按鍵，ON按鍵-OFF按鍵功能，有定時4H， 5H， 6H， 8H按鍵功能。有三種輸出模式：L1普通蠟燭閃，L2室內蠟燭閃，L3常亮(電平信號），IC在 ON或OFF狀態下所有鍵都起作用。
可以進行晶振檢測：晶振工作不正常時，定時按鍵模式LED無輸出。
上電進入正常工作模式，按OFF鍵滅，按ON鍵進入工作模式無定時，接收提示：當IC接收到4H、5H、6H、8H信號時，L1 ，L2， L3滅兩下，再實現按鍵的功能；ON/OFF ，ON和OFF鍵無提示功能。(滅一下的時間為240ms)。定時快速測試方法：（OPT1按鍵接GND）定時幾小時閃幾次，循環閃爍 L1，L2，L3 同時閃。
二、發射按鍵說明：
|
按鍵 |
L1 |
L2 |
L-OUT |
定時 |
|
ON |
亮 |
亮 |
亮 |
無定時 |
|
OFF |
滅 |
滅 |
滅 |
無定時 |
|
ON/OFF |
亮、滅切換 |
亮、滅切換 |
亮、滅切換 |
無定時 |
|
4H |
亮 |
亮 |
亮 |
4小時定時，可以控制蠟燭4小時自動熄滅，20小時亮，循環定時 |
|
5H |
亮 |
亮 |
亮 |
5小時定時，可以控制蠟燭5小時自動熄滅，19小時亮，循環定時 |
|
6H |
亮 |
亮 |
亮 |
6小時定時，可以控制蠟燭6小時自動熄滅，18小時亮，循環定時 |
|
8H |
亮 |
亮 |
亮 |
8小時定時，可以控制蠟燭8小時自動熄滅，16小時亮，循環定時 |
發射IC 6122,按鍵對應編碼（客戶碼：00FF）
|
按鍵 |
編碼 |
按鍵 |
編碼 |
|
ON |
01 |
OFF |
05 |
|
ON/OFF |
0D |
4H |
02 |
|
5H |
06 |
6H |
09 |
|
8H |
0A |
|
|
三、電氣特能:(VDD=4.5V，TA=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作電壓 |
Vdd |
2.2 |
4.5 |
5.0 |
V |
|
|
工作電流 |
Iop |
|
|
0.5 |
mA |
VDD＝4.5V，No load |
|
L1推動電流 |
Iol |
30 |
|
|
mA |
VDD=4.5V,Vload=1.8V |
|
L2推動電流 |
Iol |
20 |
|
|
mA |
VDD=4.5V,Vload=1.8V |
|
L3推動電流 |
Iol |
40 |
|
|
mA |
VDD=4.5V,Vload=1.8V |
|
工作頻率 |
ROSC |
|
200 |
|
KHZ |
VDD=4.5V, |
|
工作溫度 |
Temp |
0 |
25 |
75 |
℃ |
|
四、PIN腳功能描述:
|
腳位 |
I/O |
功能說明 |
腳位 |
I/O |
功能說明 |
|
GND |
|
電源負極 |
OSCO |
O |
外接晶振 |
|
L1 |
O |
LED輸出 |
OSCI |
I |
外接晶振 |
|
L2 |
O |
LED輸出 |
OPT |
I |
功能選擇 |
|
L-OUT |
O |
LED輸出 |
OPT1 |
I |
快速測試 |
|
VDD |
|
電源正極 |
IN0 |
I |
數據輸入 |

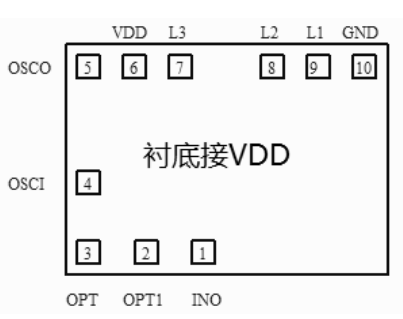

五、IC邦定腳位圖：
備注:IC底座接VDD,IC尺寸：1260um*1100um

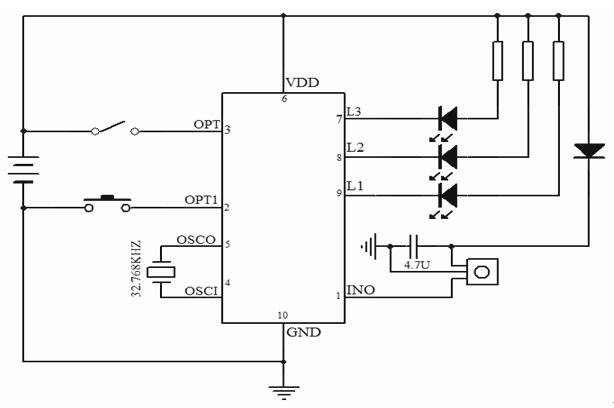

六、參考電路圖：
備注:OPT是模式選擇腳，請懸空,OPT1是快速測試腳，需要邦定
發射采用6122或9122，客戶碼是00FF
以上電路僅供參考，如有修改，恕不另行通知！
