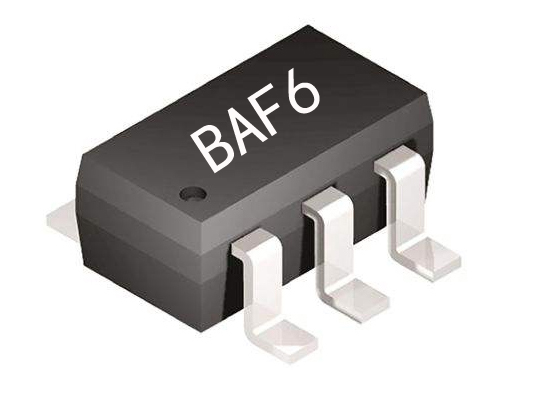

BAF6帶檢測電子開關與復位開關芯片，LTC2954ITS8-2 國產替代芯片作為一款功能強大的電子控制組件，在現代電子設備中發揮著舉足輕重的作用。本文將從其功能說明、電氣參數以及實際應用等方面進行詳細闡述，旨在幫助讀者深入了解這款芯片的特性和使用方法。

功能說明：

BAF6帶檢測電子開關與復位開關芯片設計用于在DC2.4-5.0V的電壓范圍內工作，具有兩路輸入控制兩路信號同步輸出的能力。這一特性使其能夠在多種電子設備中作為ON/OFF開關或復位開關使用，極大地提升了設備的靈活性和可控性。

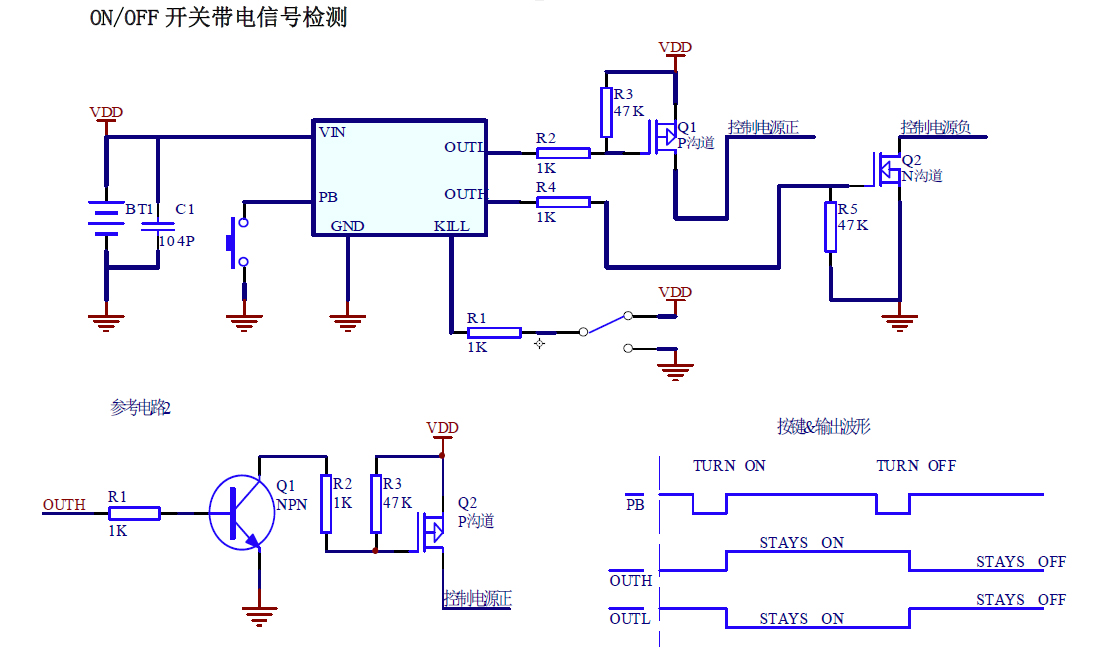

當芯片上電時，OUTH輸出低電平，OUTL輸出高電平。這一初始狀態為設備的后續操作提供了明確的基準。此時，若長按PB鍵3秒，OUT將輸出一個550毫秒的脈沖信號。與此同時，5腳KILL開始進入檢測狀態。如果KILL腳在OUT輸出的550毫秒內檢測到有高電平輸入，則OUT將繼續保持當前電平輸出，此時芯片作為ON/OFF開關使用。這一功能允許設備在接收到特定信號后保持開啟或關閉狀態，非常適合于需要精確控制的場景。

然而，如果KILL腳在550毫秒內未檢測到高電平輸入，則OUT將反轉進入關機狀態。這一設計旨在防止設備在未經授權的情況下被意外開啟，從而提高了設備的安全性。此外，在OUT信號輸出過程中，若長按PB鍵3秒或5腳KILL高電平消失，芯片也將進入關機狀態。這一功能為用戶提供了多種關機方式，進一步增強了設備的易用性。

電氣參數

在VDD=5.0V，TA=25℃的條件下，BAF6帶檢測電子開關與復位開關芯片的電氣參數如下：

使用工作電壓范圍為2.4V-5V，這一寬廣的電壓范圍使其能夠適用于多種電源環境。

工作電流為3.5mA，靜態電流僅為3.5uA。這一低功耗特性使得芯片在長時間運行時能夠顯著減少能耗，延長設備的使用壽命。

驅動電流低電平輸出為15mA，高電平輸出為10mA。這一輸出能力足以驅動大多數電子元件，滿足各種應用場景的需求。

工作溫度范圍為-40攝氏度至+85攝氏度，儲存溫度范圍為-40攝氏度至+125攝氏度。這一寬廣的溫度范圍使得芯片能夠在極端環境下正常工作，提高了設備的可靠性和穩定性。

實際應用

BAF6帶檢測電子開關與復位開關芯片在實際應用中具有廣泛的前景。例如，在智能家居系統中，該芯片可以作為控制器的核心部件，實現家電設備的遠程開關和復位操作。通過編程和配置，用戶可以輕松實現對家中燈光、空調、電視等設備的智能控制，提高生活品質。

在工業自動化領域，該芯片同樣發揮著重要作用。它可以作為自動化設備的控制開關，實現設備的啟動、停止和復位等操作。通過與傳感器和執行器的配合，可以構建出高效、可靠的自動化生產線，提高生產效率和質量。

此外，BAF6帶檢測電子開關與復位開關芯片還可以應用于汽車電子、醫療設備、安防監控等領域。在汽車電子中，它可以作為車載電子設備的控制開關，實現導航、音響等設備的智能控制。在醫療設備中，它可以作為醫療儀器的控制部件，確保設備的精確運行和安全性。在安防監控中，它可以作為監控攝像頭的控制開關，實現攝像頭的遠程開啟和關閉操作。

 使用注意事項

在使用BAF6帶檢測電子開關與復位開關芯片時，需要注意以下幾點：

確保電源電壓在芯片的工作電壓范圍內，以避免損壞芯片或影響其功能。

在連接電路時，應仔細檢查各引腳的功能和連接方式，確保正確無誤。

在進行編程和配置時，應遵循芯片的技術手冊和指南，以確保功能的正確實現。

在使用過程中，應注意觀察芯片的工作狀態和輸出信號，及時發現并解決問題。

BAF6帶檢測電子開關與復位開關芯片作為一款功能強大、易于使用的電子控制組件，在現代電子設備中發揮著不可替代的作用。通過深入了解其功能和電氣參數，并結合實際應用場景進行設計和配置，我們可以充分發揮其優勢，為各種電子設備提供可靠、高效的控制方案。未來，隨著電子技術的不斷發展和進步，BAF6帶檢測電子開關與復位開關芯片有望在更多領域得到應用和推廣，為人們的生產生活帶來更多便利和驚喜。
