在現代戶外露營和應急照明設備中，智能控制芯片扮演著核心角色。EC24026-V03-948767露營警報燈芯片作為一款高度集成的解決方案，以其多功能、低功耗和緊湊設計，成為露營警報燈、警示燈方案及手電筒等產品的理想選擇。本文將深入解析該芯片的功能特性、電氣參數以及應用場景，幫助開發者全面了解其技術優勢。

一、功能說明：靈活控制與多模式輸出

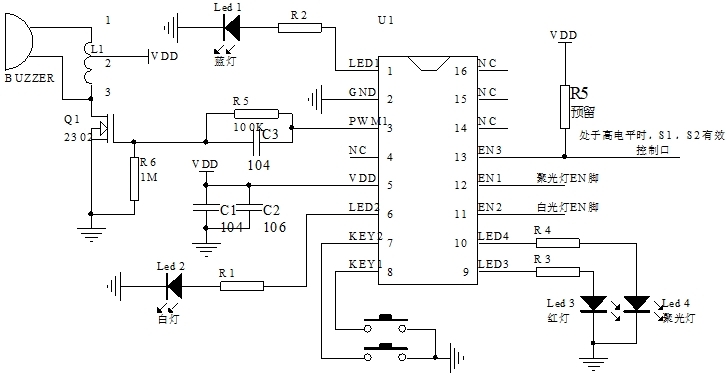

該芯片采用DC5V供電，通過兩個輕觸按鍵（KEY1、KEY2）實現五路輸出的智能控制，包括聚光燈、白燈、紅燈、藍燈及喇叭輸出。其控制邏輯設計兼顧便捷性與功能性：

1. KEY1鍵的多級控制

短按循環模式：依次觸發聚光燈→白燈→紅藍警示燈交替閃爍→關閉的循環，滿足基礎照明與警示需求。紅藍交替閃爍模式特別適用于緊急信號提示，符合國際通用警示標準。

長按SOS功能：長按激活聚光燈SOS求救信號（三短三長三閃的莫爾斯碼），再次長按關閉，為戶外遇險場景提供關鍵救援支持。

2. KEY2鍵的聲光聯動

短按切換警報聲的啟停，支持與燈光模式獨立或組合使用，增強警示效果。例如，在紅藍燈閃爍時同步啟動警報聲，可顯著提升夜間露營的安全防護能力。

3. 上電待機設計

芯片默認上電不工作，有效避免誤觸發電量損耗，配合5μA超低靜態電流，大幅延長電池續航時間，適合長期戶外使用。

二、電氣參數：低功耗與高可靠性

在VDD=5.0V、環境溫度25℃條件下，該芯片展現出優異的電氣性能：

寬電壓支持：2.0V-5.0V工作范圍，兼容鋰電池、鎳氫電池等多種電源方案，適應不同設備設計需求。

能效優化：工作電流僅3mA，驅動電流22mA（可外接三極管/MOS管擴展），平衡功耗與輸出能力。靜態電流低至5μA，顯著降低待機能耗。

環境適應性：工作溫度0℃~70℃，儲存溫度-25℃~85℃，確保嚴寒或高溫環境下的穩定性，適合戶外極端條件。

三、封裝與應用設計

戶外露營燈芯片采用SOP-16封裝，體積小巧（典型尺寸約10mm×5mm），便于集成到緊湊型設備中。開發者可通過以下方案優化設計：

1. 驅動擴展：通過外接MOS管（如AO3400）提升大功率LED或喇叭的驅動能力，滿足高亮度照明需求。

2. 電源管理：搭配HT7333低壓差穩壓芯片，實現輸入電壓的穩定轉換，延長電池壽命。

3. 防水結構：結合輕觸按鍵的IP67防護設計，增強露營燈在雨雪天氣中的可靠性。

四、典型應用場景

1. 露營警報燈

紅藍警示燈與警報聲聯動，驅趕野生動物或發送求救信號；SOS模式為登山、探險提供安全保障。

2. 車載應急燈

寬電壓支持可直接連接車載電源，事故時快速啟動閃爍警示，減少二次碰撞風險。

3. 便攜式手電筒

聚光燈與白光模式切換滿足日常照明，超低功耗設計支持長達數月的待機時間。

五、開發建議與注意事項

PCB布局：將芯片靠近按鍵和LED放置，縮短走線以減少干擾。

散熱設計：長時間驅動大電流負載時，需為外接MOS管添加散熱片。

EMC優化：在電源輸入端并聯100μF電容，抑制電壓波動對芯片的影響。

結語

EC24026-V03-948767戶外警示燈芯片通過高度集成的功能設計和卓越的電氣性能，為戶外照明與安防設備提供了可靠的核心控制方案。其靈活的交互邏輯和低功耗特性，尤其適合需要長期續航與多模式切換的應用場景。開發者可結合具體需求擴展外圍電路，快速實現產品化設計，滿足日益增長的戶外安全與應急照明市場需求。
