EC210118A-3 單鍵浴室鏡觸摸開關裝配說明

工作電壓:DC 5V---DC 18V

實用功率：50W MAX(標配)，通過改變端子線線徑功率可達100W

功能概述：單鍵+3色溫+無極調光+不斷電亮度記憶+亮度緩沖+LED指示

適用范圍：4-5mm鏡子燈（標配）

裝配指導說明

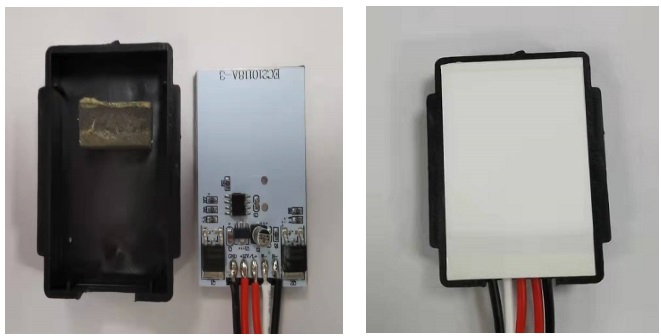

1、將線路板裝入膠件用雙面膠固定（如圖）

浴室鏡觸摸開關

2、將亞克力定位板“十字”交叉對準鏡子鐳雕中心（如圖）

衛浴鏡觸摸開關

3、將膠件套入亞克力定位板并固定（如圖）

智能浴室鏡觸摸開關

4、取出定位板，撕掉PCBA上保護膜，裝配完成（如圖）

注意：1、膠件邊緣批鋒要去除

2、PCBA亞克力上保護膜、雙面膠保護紙要去除，避免觸摸盤與鐳雕有間隙

浴室鏡觸摸開關安裝

5、鐳雕大小尺寸說明（如圖）

衛浴鏡子觸摸感應開關

15mm的尺寸根據PCB觸摸的大小，不能小于12mm（12mm以上則更好）

1.0mm的尺寸不能小于1.0（1.0-2mm合適）

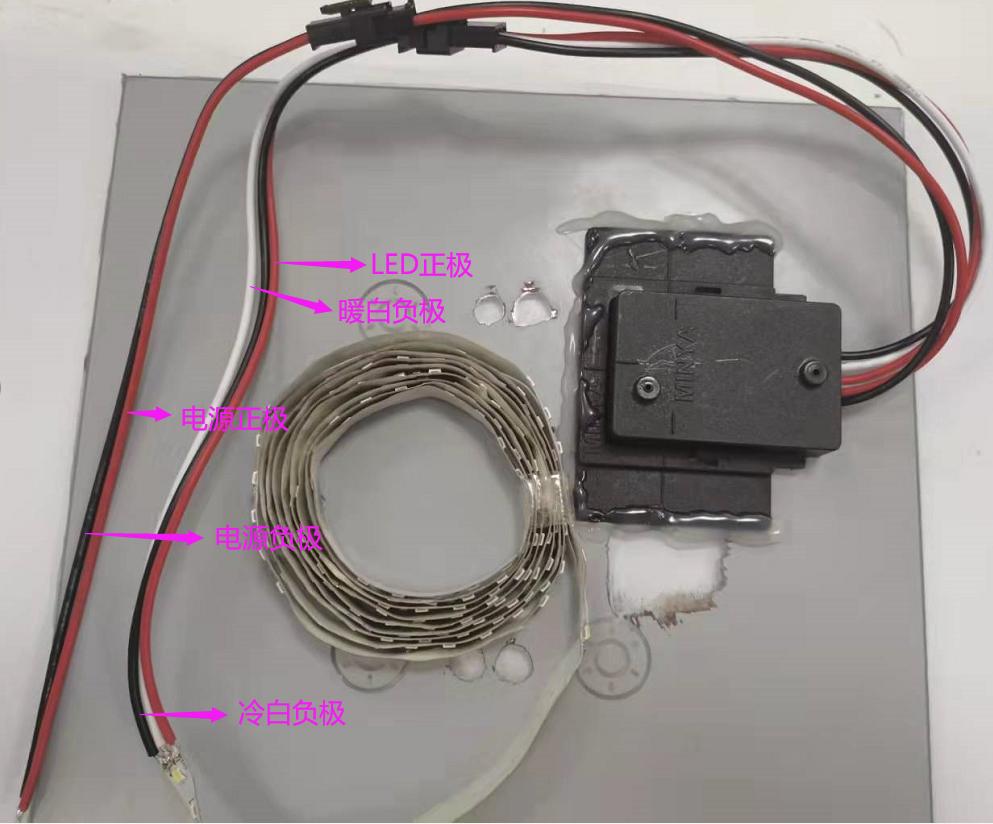

6、PCBA接線圖

燈鏡觸摸開關

可根據實際產品功率，更改MOS管、端子線徑以節省成本！！！
