電容式觸摸開關電路板設計注意事項

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-03-04 09:13:48【大中小】

電容式的觸摸開關電路板，因其經濟適用性，被大量應用于觸摸臺燈類的小家電產品上去。
觸摸臺燈在設計初期，包括應用電路和觸摸電路板的設計，都必須注意一些關鍵的因素，前期
的開發會決定后期的使用。觸摸IC芯片

觸摸芯片的電源要與其他的電源分開，電源產生的紋波對觸摸芯片的影響比較大，電源輸
入時要進行濾波。PCB板的材料要使用絕緣材料,表面布線噴涂也要用絕緣的油漆。當電壓不變
的情況下，PCB的厚度和材質會影響靈敏度,在厚度、面積相同的情況下，介電常數越大，靈敏
度越高。但在正常應用中，推薦使用介電常數適中的材質，比如樹脂玻璃等。介電常數過小，

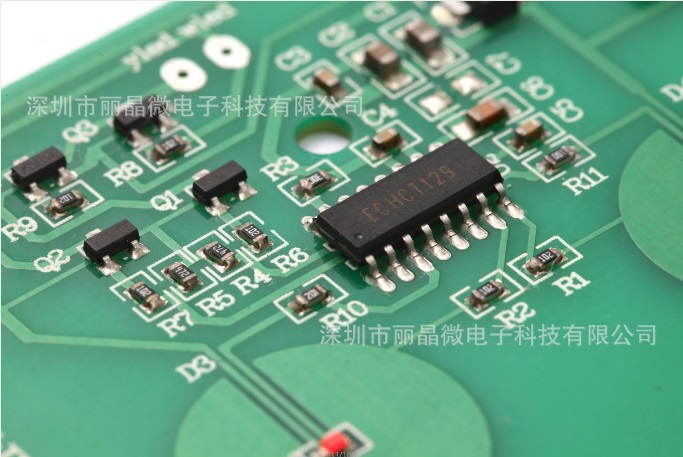

會導致靈敏度差，介電常數過大，發生誤動作的幾率會變大。觸摸臺燈PCBA

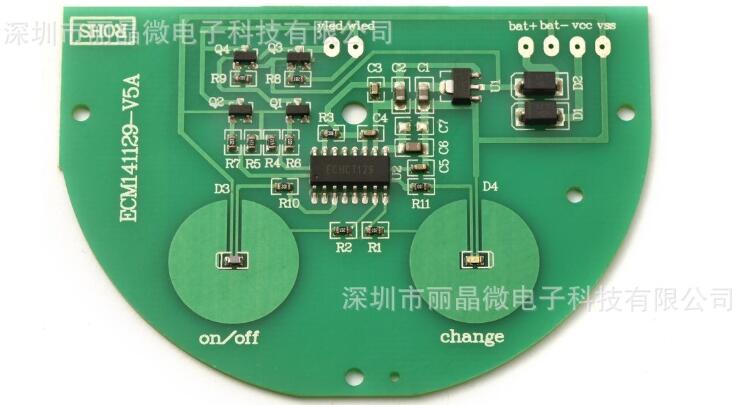

觸摸電路板上的感應按鍵對靈敏度的影響非常大，在設計電路板時，觸摸按鍵的形狀和大
小有一定的要求。形狀盡量不要有直角，邊緣做圓滑形狀，中間可留孔或鏤空。按鍵直徑大小
控制在15mm，太大了會增加外界的干擾。按鍵的面積大小與靈敏度成正比，當使用的按鍵是兩
個或多個時，應注意各按鍵的形狀和大小要一致，這樣靈敏度才能一致。按鍵會形成電場，各

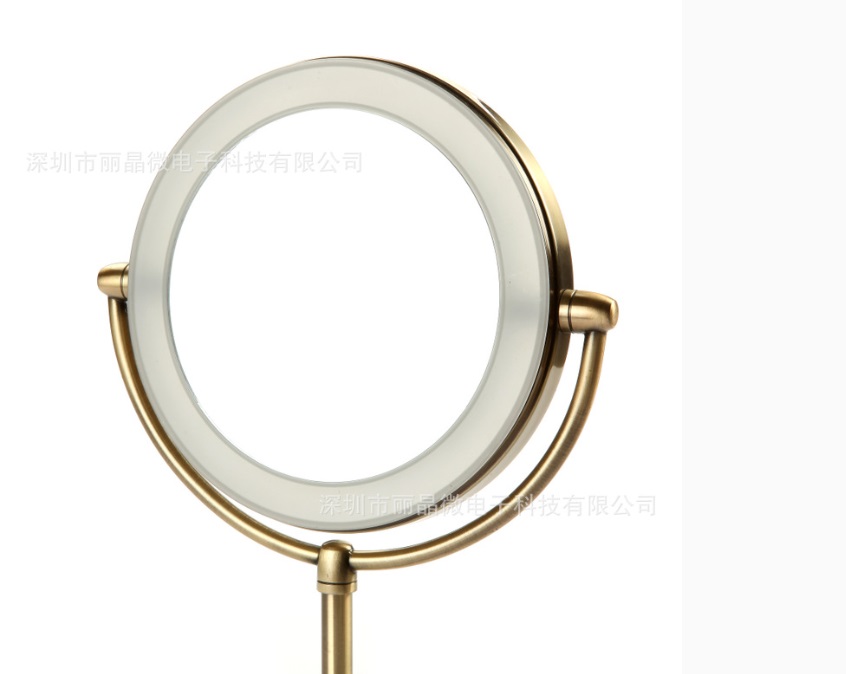

按鍵之間的距離要盡可能的大一些，避免相互干擾，離地線要保持一定的距離。 LED化妝鏡線路板

深圳市麗晶微電子科技，15年來，專注于定時IC，定時芯片，觸摸IC芯片和小家電類產品
IC芯片的方案定制。公司開發的循環定時芯片大量應用于電子蠟燭燈產品，開發的多款觸摸開
關電路板，觸摸調光電路板，觸摸臺燈PCBA,被客戶廣泛用于觸摸臺燈和觸摸LED化妝鏡的生產
中。咨詢電話:0755-29100085。
