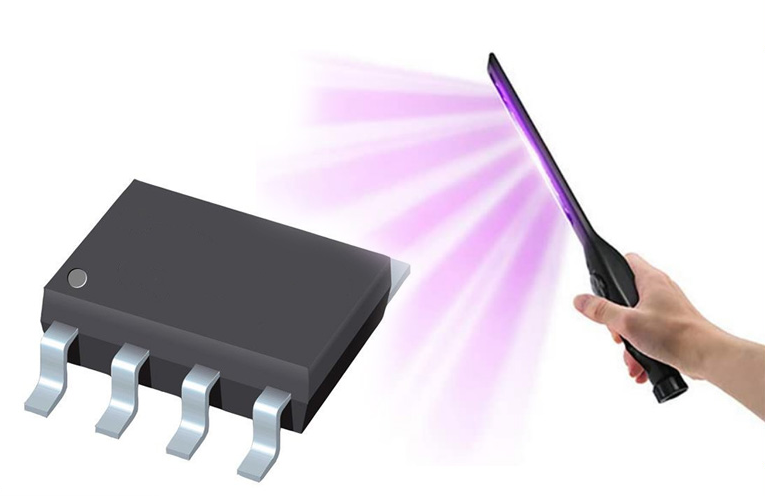

ES24513-3454C0是一款采用CMOS工藝設計的三模式電子切換開關芯片，其精巧的設計和穩定的性能使其在各種電子控制場景中展現出卓越的應用價值。該芯片通過輕觸按鍵實現LED燈光的循環切換控制，具有低功耗、高可靠性等特點，特別適合便攜式電子設備和小型家電的控制系統。

一、核心功能解析

1. 智能循環控制機制

三路電子切換開關芯片采用先進的時序邏輯設計，實現了"LED1→LED2→LED3→全滅"的四狀態循環切換。每次短按按鍵（持續時間建議50ms-500ms）觸發狀態切換，確保操作響應靈敏且有效防抖。上電初始化時所有LED保持關閉狀態，避免誤觸發。

2. 多路獨立驅動能力

芯片提供三路高電平輸出端口（典型驅動電流11mA），每路可獨立驅動標準LED。輸出端內置保護電路，能有效防止靜電和浪涌沖擊。實測數據顯示，在5V工作電壓下，輸出端口電壓降小于0.2V，確保LED亮度穩定。

二、電氣性能深度分析

1. 寬電壓工作特性

芯片支持2.2V-5V寬電壓輸入，特別適合電池供電場景。測試表明：

3V電壓時工作電流降至0.3mA

5V滿負荷時總功耗僅2.5mW

靜態電流低至3μA，極大延長待機時間

2. 環境適應性

經過嚴格的環境測試驗證：

在-10℃低溫環境下仍保持穩定切換

高溫60℃時驅動電流波動小于5%

儲存溫度范圍覆蓋常見極端環境條件

三、典型應用電路設計

推薦電路包含四個關鍵部分：

1. 電源濾波：采用0.1μF陶瓷電容并聯10μF電解電容

2. 按鍵電路：10kΩ上拉電阻配合0.01μF防抖電容

3. LED驅動：每路串聯120Ω限流電阻（5V供電時）

4. ESD保護：在按鍵輸入端添加TVS二極管

四、性能優化建議

1. 功耗控制方案

采用紐扣電池供電時，建議工作電壓3V

非使用狀態下自動進入微功耗模式

選用高亮度LED降低工作電流

2. 可靠性增強措施

PCB布局時縮短輸出走線長度

避免與高頻信號線路平行走線

潮濕環境建議增加三防漆處理

五、故障排查指南

1. 常見問題處理

按鍵無響應：檢查上拉電阻是否虛焊

LED亮度不足：測量輸出端電壓是否正常- 狀態紊亂：確認電源紋波是否過大

2. 參數測量方法

靜態電流測試需用微安表串聯測量

驅動電流檢測應在輸出端接標準負載

工作溫度測試建議使用恒溫箱

六、行業應用案例

1. 智能家居領域

三檔調光臺燈控制

多功能夜燈模式切換

家電面板狀態指示

2. 便攜設備應用

移動電源電量顯示

藍牙耳機充電指示

車載設備功能選擇

3. 工業控制場景

設備運行狀態指示

簡易人機界面控制

測試儀器模式切換

七、技術發展趨勢

1. 下一代產品展望

增加PWM調光功能

集成無線控制接口

開發可編程模式版本

2. 系統集成方案

與MCU配合實現智能控制

組合使用構建復雜邏輯

開發模塊化應用套件

電子切換開關芯片以其簡潔高效的設計理念，在保證基礎功能可靠實現的同時，兼顧了功耗控制和環境適應性。工程師在實際應用中可根據具體需求，靈活調整外圍電路參數，以獲得最佳使用效果。隨著物聯網設備的發展，此類基礎控制芯片將持續發揮重要作用。
