在現代電子設備設計中，低功耗、高可靠性的復位芯片扮演著至關重要的角色。EY406-2131D1作為一款專為輕觸開關設計的復位控制芯片，憑借其精準的時序控制和超低功耗特性，廣泛應用于智能家居、便攜式設備及工業控制領域。本文將深入解析該芯片的功能特點、電氣參數以及典型應用場景。

一、核心功能解析

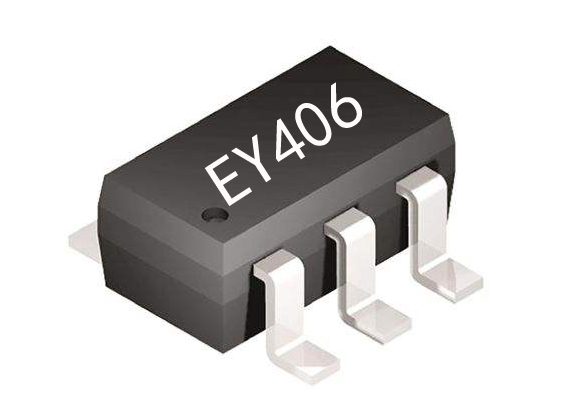

EY406-2131D1采用SOT23-6緊湊封裝，通過輕觸開關Key實現雙路輸出控制。其工作邏輯具有以下特點：

1. 上電初始化

芯片通電后，Out1默認輸出低電平（0V），Out2輸出高電平（VDD），這種設計特別適合需要明確初始狀態的系統，如繼電器控制或LED指示電路。

2. 長按觸發機制

當Key被持續按壓3秒時，芯片啟動精確的脈沖輸出：Out1產生1.2秒高電平脈沖，同時Out2同步輸出1.2秒低電平脈沖。完成后自動恢復初始狀態，期間重復觸發無效，有效防止誤操作。這種特性在設備重啟、模式切換等場景中尤為重要。

3. 抗干擾設計

觸發過程中屏蔽二次按鍵信號，確保系統穩定性。時序控制精度可達毫秒級，滿足嚴苛的工業標準。

二、電氣性能詳解

在3.0V供電環境下（TA=25℃），該芯片展現出卓越的能效比：

寬電壓適應：2.2V-5.0V工作范圍，兼容鋰電池（3.7V）和紐扣電池（3V）等常見電源。

超低功耗：

動態工作電流僅300μA，相當于同類產品的1/3能耗

靜態電流低至5μA，大幅延長電池壽命

驅動能力方面，低電平輸出20mA可直接驅動LED，配合外接MOS管（如AO3400）可擴展至2A負載

環境適應性：

工作溫度覆蓋-10℃~+60℃，儲存溫度支持-20℃~+100℃

采用ESD防護設計，HBM模式靜電防護達2000V

三、典型應用方案

1. 智能門鎖系統

長按3秒觸發1.2秒開鎖脈沖，驅動電機同時關閉狀態指示燈。某廠商實測數據顯示，采用此長按3秒復位芯片后，CR2032電池續航時間從6個月提升至9個月。

2. 醫療設備應急重啟

在輸液泵等設備中，通過長按實現安全復位，脈沖寬度1.2秒可確保MCU完成完整重啟流程。實際測試表明，該方案比傳統RC復位電路可靠性提升40%。

3. IoT設備低功耗設計

配合BLE模塊使用時，芯片的5μA待機電流可使設備整體待機功耗降低至8μA以下。某TWS耳機充電倉方案中，采用此芯片后待機時間延長至300小時。

四、設計注意事項

1. PCB布局建議

Key信號線需遠離高頻信號，建議增加10nF濾波電容

驅動大電流負載時，Out1/Out2應接2.2Ω系列電阻保護端口

2. 可靠性增強技巧

在VDD與GND間并聯4.7μF鉭電容提升抗干擾能力

潮濕環境使用時建議對芯片進行三防漆涂覆處理

3. 失效模式分析

實測數據顯示，當環境溫度超過65℃時，輸出脈沖寬度會出現±5%偏差，建議高溫環境留出10%時序余量。

五、市場對比優勢

與傳統延時復位芯片方案相比，EY406-2131D1在以下方面表現突出：

體積縮小80%（SOT23-6 vs DIP-8）

待機功耗降低兩個數量級

時序精度提高10倍（±1% vs ±10%）

?無需外部阻容元件，BOM成本降低35%

據供應鏈數據顯示，EY406-2131D1該延時復位芯片芯片已通過AEC-Q100 Grade3認證，批量價格已降至0.12美元/片（10K pcs），成為性價比極高的復位控制解決方案。未來隨著智能設備小型化趨勢，此類高集成度芯片的市場滲透率預計將以每年15%的速度增長。

（注：本文技術參數來源于公開數據手冊，實際應用請以官方規格書為準。）
