雙控開關出現斷路有電的原因-按鍵開關IC芯片
主要原因就是控制線接觸比較近出現的感應電，同樣的情況很多有經驗的電工一定知道3相電纜，在斷1相電的時候也都會出現感應，用試電筆試電會出現暗光，萬用表測量會有低電壓。如果燈具沒有微光這個問題可以忽略
雙控開關＂開＂，的確存在弱電，應該是感應電。

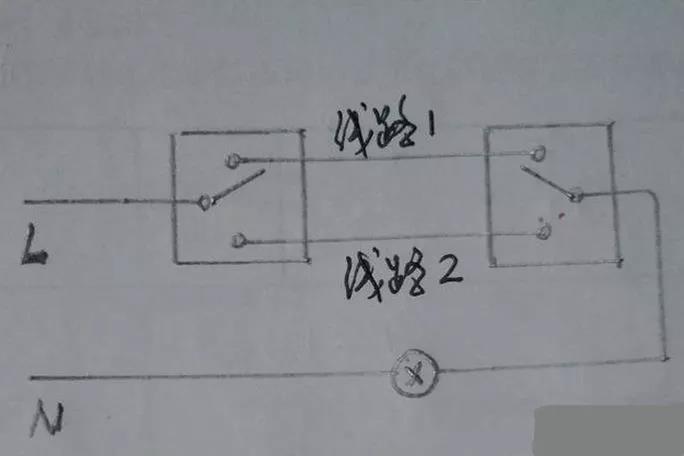

下圖是雙控開關在開燈時的電路圖
由圖可以看到，這組雙控開關處于導通狀態。
① 火線 L 經過＂線路 1＂和燈泡相連，與零線 N形成閉合回路；
② 而＂線路 2 ＂閑置，并且是＂懸浮＂的；
③ 再來看，＂線路1＂與＂線路2＂并排敷設，并且＂線路1＂位于燈泡（負載）和火線 L 之間，即＂線路1＂是火線。
因此雙控開關＂開＂，＂線路2＂會產生感應電。

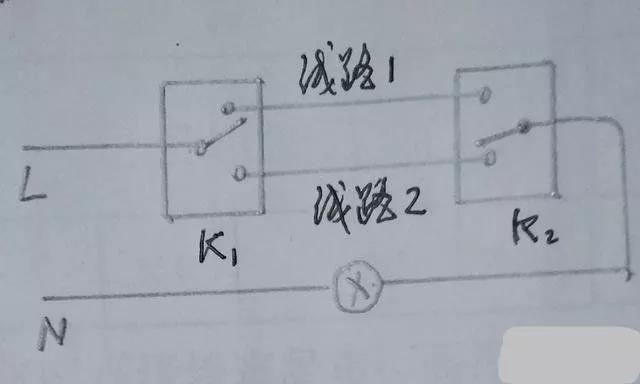

下圖是雙控開關在不開燈時的電路圖
由圖可以看到，這組雙控開關處于斷開狀態。
① 火線 L通過開關 K1和＂線路1＂相連，并且止于開關 k2；
② 而＂線路2＂始于開關 K1，通過開關 K2、燈泡與零線 N相連。
因此，雙控開關＂關＂時不會產生感應電。
附：( 題外話 ) 如果開關控制的是零線，不論雙控開關是＂開＂，還是＂關＂，都不會有感應電，總是一條線有＂火＂，一條線＂無火＂。不妨試一試！（試過后，記得還原哦！）
