EC8D-01B電子開關芯片 CMOS 制造工藝,低功耗,內置振蕩電阻,一個按鍵開關輸入，兩路同步低電平輸出。 上電不工作OUT輸出高電位（高阻態），短按按鍵開關，OUT輸出低電平。再短按按鍵，OUT輸出高電位（高阻態）。
一、功能及應用 EC8D-01B輕觸開關芯片
CMOS制造工藝,低功耗,內置振蕩電阻,一個按鍵開關輸入，兩路同步低電平輸出。
上電不工作OUT輸出高電位（高阻態），短按按鍵開關，OUT輸出低電平。再短按按鍵，OUT輸出高電位（高阻態）。
二、電氣性能 (VDD=3.0V，Ta=25℃)
|
參數 |
最小 |
標準 |
最大 |
測試條件 |
|
工作電壓 |
2.2V |
3.0V |
5.7V |
|
|
靜態電流 |
--- |
--- |
5µA |
VDD=3V,NO LOAD |
|
LED輸出電流 |
|
40mA |
|
@VDS=1.5V |
|
工作溫度 |
0 |
25℃ |
60℃ |
|

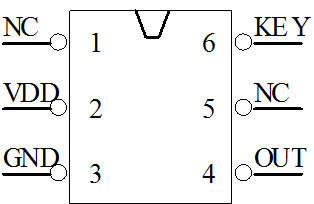

三、封裝腳位圖（SOT23-6）
|
管腳號 |
符號 |
功能描述 |
|
1 |
NC |
懸空 |
|
2 |
VDD |
電源正 |
|
3 |
GND |
電源負 |
|
4 |
OUT |
信號輸出，低電平有效 |
|
5 |
NC |
懸空 |
|
6 |
KEY |
觸發開關 |

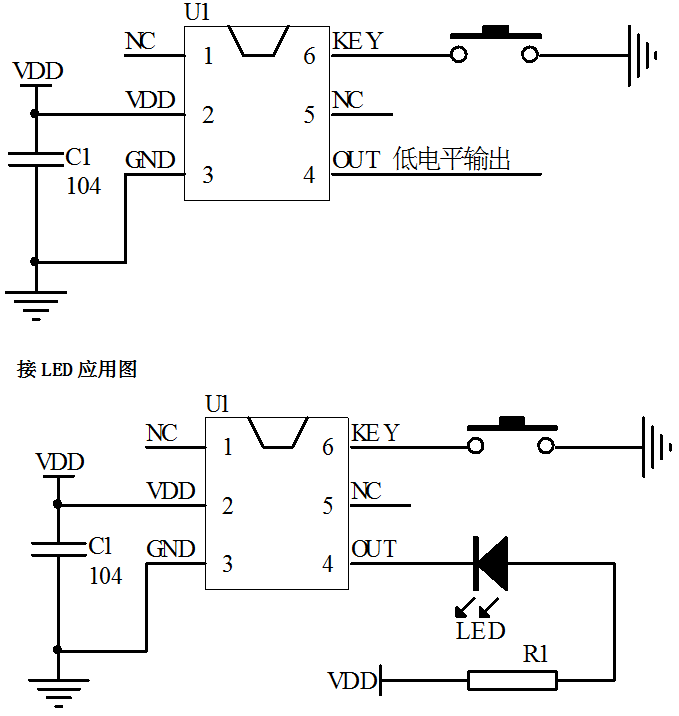

四、參考電路圖：

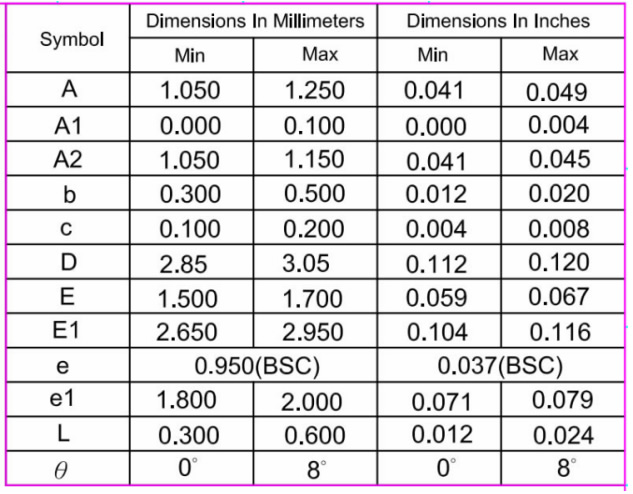

五、封裝尺寸圖（SOT23-6）
|
