當前位置：首頁 » 麗晶微產品中心 » 電子開關IC芯片 » 觸發開關IC芯片 » EH4311兩鍵+-調光芯片

: EH4311兩鍵+-調光芯片

PWM調光芯片 SOT23-6開關控制芯片 EH4311-3340-24DF 兩鍵調光芯片上電工作，輸出占空比80%，2個按鍵“+鍵”“-鍵”控制一路PWM輸出，高電平有效； “+鍵”：Led輸出關閉時，短按此鍵依次為：40%，60%，80%，100%，當Led輸出占空比100%，按此鍵無效； “-鍵”：Led輸出100%時，短按此鍵依次為：80%，60%，40%，關閉，當Led輸出關閉，按此鍵無效；當輸出其它占空比，按“+鍵”，“-鍵”，依次遞增或遞減。

全國服務熱線：0755-29100085

產品詳情

EH4311-3340-24DF 兩鍵調光芯片

一．功能說明

上電工作，輸出占空比80%，2個按鍵“+鍵”“-鍵”控制一路PWM輸出，高電平有效；

“+鍵”：Led輸出關閉時，短按此鍵依次為：40%，60%，80%，100%，當Led輸出占空比100%，按此鍵無效；

“-鍵”：Led輸出100%時，短按此鍵依次為：80%，60%，40%，關閉，當Led輸出關閉，按此鍵無效；

當輸出其它占空比，按“+鍵”，“-鍵”，依次遞增或遞減。

二．電氣參數（VDD=5.0V TA=25℃）

參數	符號	最小值	典型值	最大值	單位	條件
工作電壓	VDD	2.2	3.0	5.0	V
工作電流	IOP		0.3		mA	所有負載懸空
靜態電流	ISTB		3		uA	所有負載關閉
驅動電流低電平輸出	IOL			10	mA	VDD=5.0V,VOL=0.7V
驅動電流高電平輸出	IOH			6	mA	VDD=5.0V,VOH=VDD-0.7
工作溫度	TA	-10	25	70	℃
儲存溫度	Tstg	-20	25	125	℃

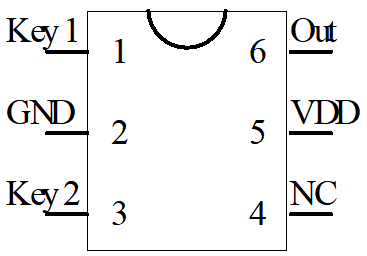

三．封裝腳位圖（SOT23-6）

LED調光芯片

管腳號	符號	功能描述
1	Key1	“+”加亮度鍵，低有效
2	GND	IC負極
3	Key2	“-”減亮度鍵，低有效
4	NC	懸空
5	VDD	IC正極
6	Out	輸出腳，高有效

四．電路圖參考：

PWM調光芯片

五.封裝尺寸圖：

SOT23-6封裝尺寸圖

六．版本說明：

版本	日期	描述
EH4310-3340-24DF	2024/4/15	V01初版
