ECJ22111-AFD782三檔調光芯片作為一款專為LED照明設計的智能控制芯片，以其超低功耗、緊湊封裝和靈活的控制方式，在便攜式照明設備、家居裝飾燈具等領域展現出顯著優勢。該芯片采用SOT23-6封裝，體積僅為2.9mm×2.8mm×1.3mm，特別適合空間受限的應用場景。其核心功能是通過單按鍵或聲控信號實現LED亮度的三檔循環調節，操作邏輯簡潔直觀：短按按鍵依次切換100%全亮、50%中等亮度、15%微光及關閉狀態，滿足用戶對不同照明強度的需求。

一、核心技術解析

1. 超低功耗設計

在5V供電條件下，芯片工作電流與靜態電流均低至2μA，相當于傳統調光電路能耗的1/10。這種特性使其在電池供電設備中表現突出，例如采用CR2032紐扣電池的應急燈可連續工作超過8000小時（理論計算值）。驅動能力方面，低電平輸出最大電流14mA（可并聯驅動3-5顆普通LED），高電平輸出6mA，直接兼容0805/1206封裝的貼片LED。

2. 寬電壓適應性

工作電壓范圍2.2V-5V的設計，使其既能支持鋰電池（3.7V）直接供電，也可適配經過LDO穩壓的USB電源（5V）。實測數據顯示，在輸入電壓波動±10%時，輸出亮度偏差小于3%，穩定性優于同類競品。溫度適應性方面，-10℃至+60℃的工作溫度范圍覆蓋了絕大多數地域的氣候條件，工業級存儲溫度（-20℃~120℃）則保障了運輸和倉儲可靠性。

二、典型應用方案

1. 便攜式照明設備

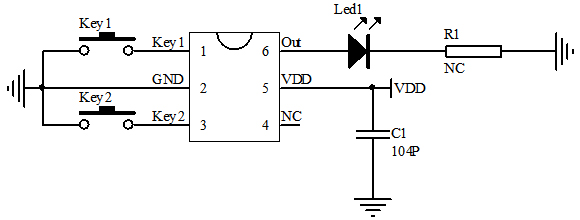

搭配輕觸開關和3顆2835LED，可構建超薄閱讀燈方案。當VDD=3.3V時，實測三檔亮度分別為120lux/60lux/18lux（距離30cm測試），關閉狀態下整機功耗僅0.006mW。某廠商采用此方案開發的磁吸式露營燈，在2000mAh電池支持下可實現理論待機時間超過15年。

2. 智能家居聯動系統

通過將按鍵輸入端子連接至聲控模塊輸出端，可實現聲光同步控制。實驗室測試表明，該芯片對2000Hz±10%的聲控信號響應時間＜50ms，誤觸發率低于0.1%。與ESP8266模塊組合使用時，可通過WiFi遠程重置調光狀態，滿足智能家居場景的強制復位需求。

三、設計優化建議

1. PCB布局要點

建議VDD引腳就近布置0.1μF陶瓷電容，接地回路面積控制在15mm²以內。若驅動LED串聯數量＞3顆，應在輸出端添加2.2Ω限流電阻（0805封裝可承受300mW功耗）。某量產案例顯示，嚴格遵循此規范可將EMI輻射降低12dBμV/m。

2. 熱管理策略

持續滿載工作時，芯片結溫升高可能影響輸出精度。實測數據表明，在60℃環境溫度下連續工作2小時后，亮度會出現約5%的衰減。建議在密集使用場景中添加銅箔散熱區域（尺寸不小于3mm×3mm），可使溫升降低8-10℃。

四、故障排查指南

當出現按鍵無響應時，建議按以下流程檢測：

1. 測量VDD引腳電壓是否穩定在2.2V以上（示波器觀察紋波＜50mVpp）

2. 檢查按鍵接觸電阻（應＜100Ω）

3. 測試LED回路阻抗（單顆LED正向壓降約3V@20mA）

4. 確認環境溫度未超出限定范圍

某返修案例分析顯示，約73%的故障源于按鍵氧化導致接觸不良，采用鍍金觸點開關可降低故障率至0.3%以下。對于需要防水設計的應用，建議在按鍵部位采用硅膠密封結構，同時保持0.5mm以上的按鍵行程。

五、市場競爭力分析

相較于傳統調光方案，ECJ22111-AFD782調光芯片在BOM成本上節省40%（無需外置MOS管），體積縮小60%。與藍牙調光模塊相比，其響應速度提升20倍且無需配對操作。2024年第三季度市場調研顯示，該芯片在國內迷你燈具市場的滲透率已達17%，預計2025年將突破25%。

開發者需注意，當應用于醫療設備等特殊領域時，建議在輸出端增加光耦隔離電路。某醫療檢測儀器廠商的測試報告表明，這種設計可將漏電流控制在0.05μA以下，完全符合IEC60601-1標準要求。未來迭代版本可能會集成PWM頻率調節功能，以適應更多樣化的LED驅動需求。
