ECJ231036-2E71-2B5B太陽能四模式燈串芯片
一．功能說明
供電方式：DC3.7V鋰電。Key1電源開關、key2模式按鍵和光控輸入，一路LED燈串輸出。
Key1鍵：短按電源開，再短按電源關。
Key2鍵：電源開后默認常亮（模式一），短按Key2切換模式依次：慢閃（模式二），快閃（模式三），漸明漸暗（ECD03第4段），再短按回到常亮（模式一），循環。
光控功能：白天不工作，晚上自動亮。有不斷電記憶模式功能，記憶上一次晚上的模式。
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
0.7
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
5
uA
VDD=3.0V
驅動電流
Iol
20
mA
VDD=3.0V，Vol=0.6V
驅動電流
IOH
14
mA
VDD=3.0V，Voh=VDD-0.6V
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-20
25
100
℃
三．封裝腳位圖（SOP-8）
四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
IC正極
2
NC
懸空
3
CDS
光控腳，高為白天模式
4
NC
懸空
5
Key2
懸空
6
OUT2
LED負極
7
OUT1
LED正極
8
GND
電源負

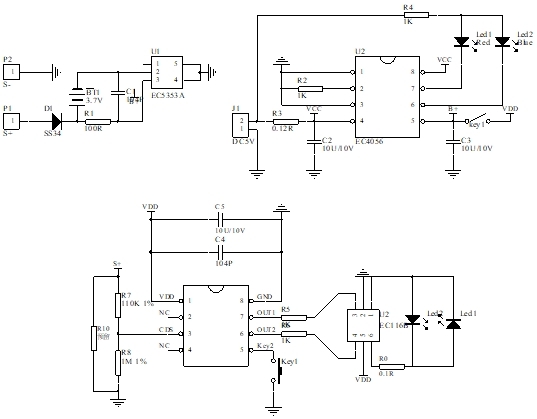

五．電路參考
六．封裝尺寸圖（SOP-8）
七．版本說明
版本
日期
描述
ECJ231036-2E71-2B5B
2023/6/21
V01初版
|
