八鍵七級觸摸調光IC芯片

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-09-05 09:00:59【大中小】

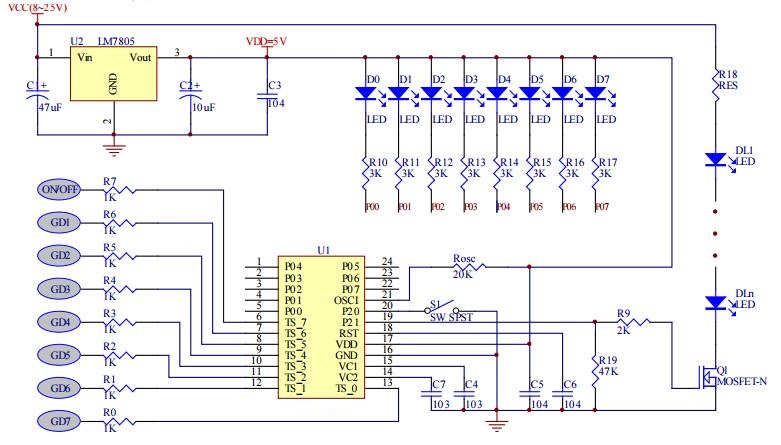

八鍵七級觸摸調光IC芯片，工作電壓2.4-5.5V,當使用電壓高于觸摸IC工作電壓范圍時，需要
在輸入端加一個穩壓IC芯片，當輸入電壓在25V時以內時，輸入端加1個LM7805穩壓芯片，使輸入
電壓恒定在5V，此時觸摸芯片工作在正常的電壓范圍內，保證芯片內部運行的穩定性。觸摸IC芯片

觸摸IC芯片初始上電不工作，觸摸一下ON/OFF開關打開LED工作，再觸摸一下OFF。另外有七個
觸摸調光按鍵，調光共七級，初始上電亮度是第一級。每個按鍵都有一個對應的指示燈，用來指
示亮度的級別，調光可單點觸摸，也可滑動調光，觸摸某一個高度按鍵，燈光就點亮在對應的亮
度上，當在按鍵上面滑動時，停在某一檔時，LED就點亮此檔的亮度。觸摸調光線路板

觸摸開關芯片具有帶電記憶功能，在不掉電的情況下，觸摸OFF時，當前的亮度會被記憶，當
再次觸摸打開時，LED亮度還是OFF之前的亮度。若掉電后重新上電，亮度與初始打開的亮度相同。
另觸摸開關IC有一個選擇腳，可選擇是否帶亮度緩沖功能，當選擇亮度緩沖功能時，打開或關閉
時亮度會以漸變的方式變化。當不選擇亮度緩沖功能時，打開或關閉時LED亮度會以突變的方式
點亮或滅掉。這款觸摸調光芯片適用于觸摸調光線路板的生產，被廣范用在觸摸臺燈和觸摸電磁爐等小
家電類的電器生產。
