單片機時鐘是什么？
什么時鐘?
首先我們先講講什么是時鐘。時鐘就是單片機的心臟。每跳動一下。整個單片機的各個電路就同步的動作一下。就好像我們做廣播體操的時候 廣播上喊的節拍1234 2234 3234。。。。然后我們?nèi)康耐瑢W(xué)就按照這個節奏進行一個個動作。節拍越快我們動作越快。節拍越慢我們動作的越慢。
內部時鐘和外部時鐘?
PIC單片機有許多型號可以設置成 用外部時鐘(如外部接個4MHZ的石英晶振)，也可以設置成用內部RC時鐘。而且還有許多型號可以選擇多種頻率的時鐘。如 PICLF1823 內部時鐘最高可以到達32MHZ 最低可以達到 31kHz. 這事實上提供了一條降低功耗的新路子。一般的單片機降低功耗常常用的睡眠，而睡眠期間CPU是什么都不做。如果希望降低功耗，而且CPU也能工作。降低時鐘頻率無疑是個非常好的選擇。
時鐘的設置?

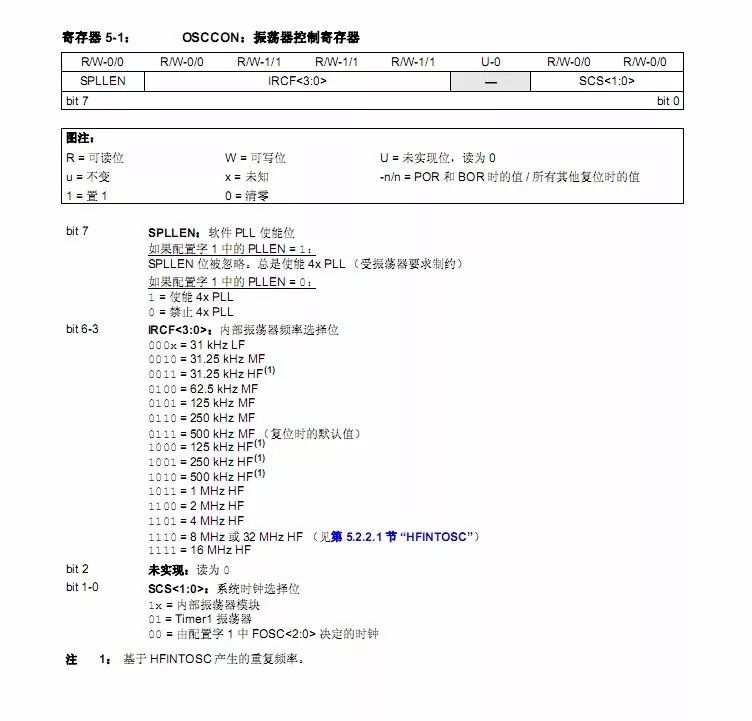

時鐘設置一般只和兩處有關 一個是配置字，一個是振蕩器控制寄存器 OSCCON 下面我們以PICLF1823為例子進行講解。PICLF1823 配置字設置 中與時鐘有關的就是 FOSC<2:0>：振蕩器選擇位，和PLLEN：PLL使能位 。OSCCON 是有關內部時鐘頻率選擇，如果只用外部時鐘一般不理會。以下是數據手冊中OSCCON寄存器的詳細介紹。
