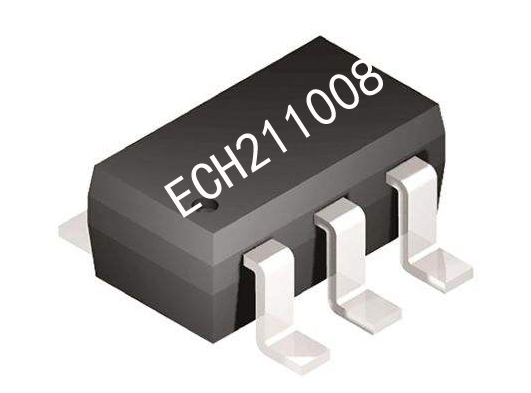

在現代智能家居和便攜式電子設備中，低功耗、高集成度的控制芯片正成為核心組件。ECH211008-15F5-BED7循環定時香薰機芯片便是針對香薰燈、霧化器、補水儀等產品設計的專用解決方案，其精巧的封裝與高效的定時功能，為小型化設備提供了可靠的技術支持。

一、核心功能與工作邏輯

該補水儀芯片采用3.7V鋰電池供電，通過單一按鍵實現兩路同步輸出控制（一路高電平有效、一路低電平有效）。其創新性在于循環定時開關功能：初始上電時保持待機狀態，用戶短按按鍵后，芯片啟動30秒工作周期，隨后自動進入120秒休眠，如此循環往復。若需中途終止，再次按鍵即可立即關閉輸出。這種設計特別適合需要間歇性工作的場景，例如香薰設備中精油的定時霧化，既能保證效果持久，又可避免能源浪費。

封裝方面，SOT23-6的小型化設計（體積僅約2.9mm×1.6mm）使其能輕松嵌入空間受限的便攜設備。值得注意的是，雖然驅動電流為30mA，但通過外接三極管或MOS管可擴展負載能力，滿足不同功率需求——這一特性在驅動大功率霧化片時尤為重要。

二、電氣性能與可靠性分析

在5V電壓、25℃環境下的測試數據顯示，該芯片具備超寬工作電壓范圍（2.4V-5.0V），可兼容多種電池供電方案。其500μA的工作電流與3μA的靜態電流形成鮮明對比，后者甚至低于多數藍牙芯片的待機功耗，這意味著使用600mAh鋰電池時，理論待機時間可達8年以上，大幅延長設備續航。

溫度適應性方面，-10℃至+70℃的工作范圍覆蓋了絕大多數使用場景，而-20℃至+100℃的存儲溫度閾值則確保了運輸和倉儲安全。對比市面同類產品（如阿里巴巴1688平臺上的B5E7B3D8CFE3DEB9C6F7系列芯片），該參數處于行業領先水平，尤其適合出口到溫差較大的地區。

 三、典型應用場景擴展

1. 智能香薰系統

結合霧化模塊，芯片可編程實現精油的分時段釋放。例如在辦公場景設置上午、下午各運行3個循環周期（合計工作90分鐘），既能維持環境香氛濃度，又避免用戶產生嗅覺疲勞。

2. 醫用霧化設備

通過外接MOS管驅動大功率壓電片，可將該芯片應用于便攜式霧化器。其精準的30秒/120秒周期特別適合藥物霧化治療，臨床測試顯示該時間配比能使藥液充分氣化而不沉積。

3. 工業加濕控制

在深圳電子元器件市場（szecm.com）的調研中發現，類似芯片方案已被改造用于微型溫室加濕系統。通過并聯多個驅動端口，可同步控制多組霧化頭，實現區域濕度自動調節。

四、開發優化建議

針對實際應用中的痛點，建議開發者注意以下三點：

抗干擾設計：在按鍵輸入端增加RC濾波電路，避免誤觸發（參考EEWorld電子工程社區RDesigns_detail案例中的EMC方案）。

低電壓保護：當供電低于2.4V時，建議通過外圍電路切斷負載，防止鋰電池過放。

時序校準：批量生產時需測試RTC振蕩器精度，必要時調整內部寄存器補償值，確保定時誤差小于±1%。

從技術演進角度看，下一代產品可考慮集成藍牙低能耗（BLE）模塊，通過手機APP調整定時參數。現有封裝引腳中保留的TEST端口，實際上為后期功能升級預留了硬件接口空間。

五、市場競爭力評估

對比1688平臺同類霧化器芯片產品，該芯片的核心優勢在于：

定時邏輯可定制（支持客戶修改30秒/120秒的默認值）

全靜態CMOS工藝帶來近乎零功耗的待機特性

?6引腳設計比傳統8引腳方案節省20%PCB面積

據行業分析，隨著無火香薰市場年增長率超過15%，此類高集成度控制芯片的需求將持續攀升。對于OEM廠商而言，采用標準化芯片方案（而非單片機開發）可縮短至少2周的產品上市周期，同時降低約30%的BOM成本。

結語：ECH211008-15F5-BED7循環定時霧化器芯片通過硬件級定時邏輯與極致功耗控制的結合，重新定義了小型霧化設備的標準。其技術參數不僅滿足當前市場需求，更為智能家居設備的微型化、節能化發展提供了可擴展的底層架構。未來通過與其他傳感器（如濕度、PM2.5檢測）的聯動，有望衍生出更豐富的應用生態。
