紅外感應控制3檔調光鏡

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-09-25 09:07:36【大中小】

紅外感應控制3檔調光鏡，調光芯片工作電壓2.2-5.5V，輸入電壓DC+5V，給3.7V鋰電池充電功能，
充電有指示燈，充電時亮一種燈，充滿亮另一種燈。充電帶有過充過放保護，當電池電壓達到4.3V
時自動停止充電，當電壓降到2.4V時自動停止放電。

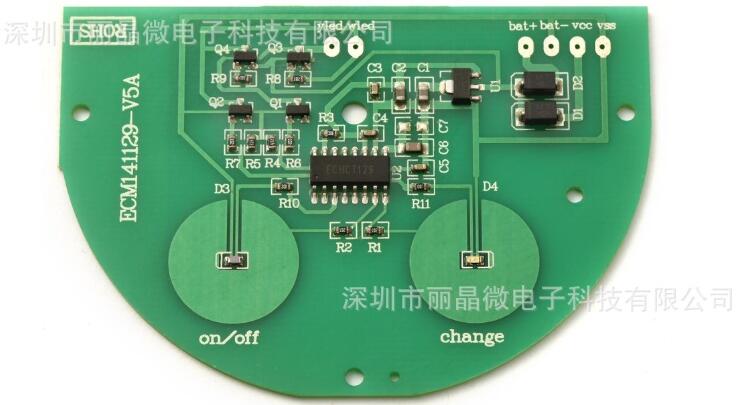

觸摸臺燈PCBA

調光IC上電不工作，一路LED燈條輸出，一個紅外感應，兩個輕觸按鍵控制，KEY1 調光鍵，KEY2
關閉鍵。紅外感應是打開功能，感應距離5--10CM（手動感應）。OFF 時感應到直接打開工作，亮度
60%。紅外感應有一指示燈，感應到時燈閃3下。K1調光鍵，短按換檔，共3檔亮度，OFF 時打開亮度
60%，此時按第一下亮度轉換到100%，再按一下轉換到30%。即60%-100%-30%按鍵順序循環。K2 關閉
鍵，按一下OFF，直接滅掉。靜態功耗低，低至5UA。

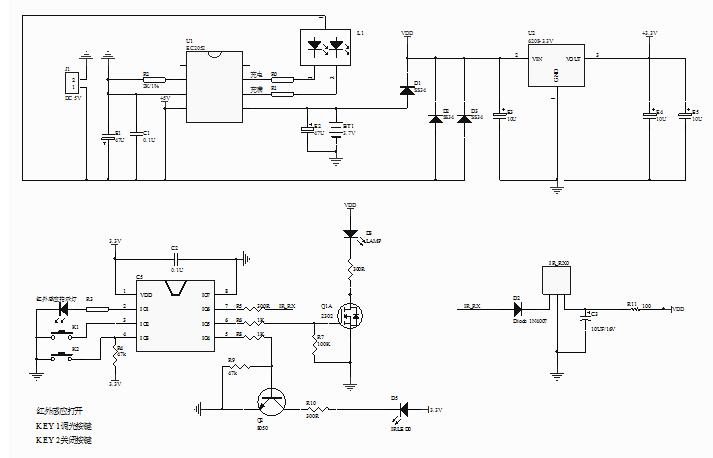

調光電路板
