單片機如何通過I/O口實現斷電自關機-開關機芯片

單片機應用系統中，常有用單片機的I/O口來實現自關機（徹底關機）的功能。一般用單片機的一個I/O口控制一個電子開關來實現，因單片機關電后，失去電源，所以在關機時，實現關機的IO口的電平必須用低電平。

但在這里有一個矛盾，就是在電子開關關閉電源時，因有電源濾波電容的存在，單片機系統的電壓不是立即變?yōu)?，而是慢慢變低，當電壓低到一定電壓時，單片機 將進入復位狀態、或程序跑飛狀態、或不確定狀態，此時單片機控制關電的I/O口也可能變回高電平，將使電子開關重新開通。

解決方法：

一般單片機最低工作電壓要比正常工作的電壓低一些，我們就用這個差別來設計關機電路，就是讓電子開關的開通電壓必須大于單片機的最低工作壓，這樣在單片機正常工作時，此控制電壓較高，能維持電子開關的正常導通，而當單片機在關電過程中因低壓而產生的I/O口的高電平，因電壓較低，不足以維持電子開關的導通， 從而實現徹底的關電。

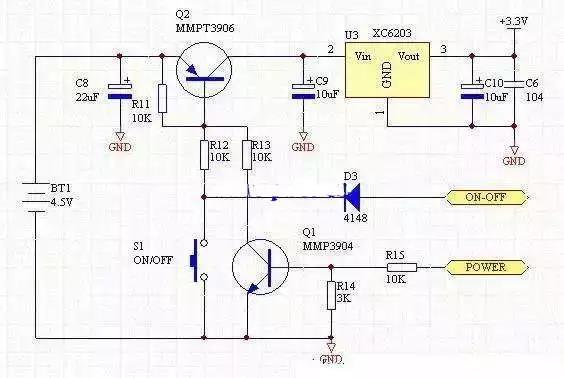

在關機狀態時：

S1按下，Q2導通，單片機工作后，POWER輸出高電平，Q1導通，維持Q2的導通實現開機。

在開機狀態時：

1、軟件關機：MCU的POWER引腳輸出低電平，Q1截止，Q2關斷，關機。（一般用于延時關機，象數字萬用表即是）

2、S1按下，低電平通過D3使MCU的輸入腳ON－OFF電平為低，MCU檢測到后，通過軟件關機（如1所述）

D3用于隔離，不然關機狀態時MCU的ON－OFF腳為低電平，Q2將導通。

POWER 是單片機輸出開關電源的，低電平是0，高電平等于單片機的供電電壓（近似）

ON－OFF是單片機的輸入腳，用于單片機檢測S1的狀態，如果不用S1關機ON－OFF腳可以不用。
