EY411-883A81短按輸出1.2秒脈沖復位芯片
一．功能說明
復位芯片 EY411-883A81短按觸發延時1.2秒復位開關芯片，SOT23-6封裝；
輕觸開關Key控制二路輸出Out1、Out2
上電Out1輸出低電平，Out2輸出高電平；短按Key，Out1輸出1.2秒高脈沖，Out2輸出1.2秒低脈沖，后恢復上電初始狀態，中間觸發按鍵無效。
二．電氣參數（VDD=3.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
300
uA
VDD=3.0V，輸出懸空
靜態電流
ISTB
5
uA
VDD=3.0V，輸出關閉
驅動電流
Iol
30
mA
VDD=3.0V，Vol=0.6V
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-20
25
100
℃

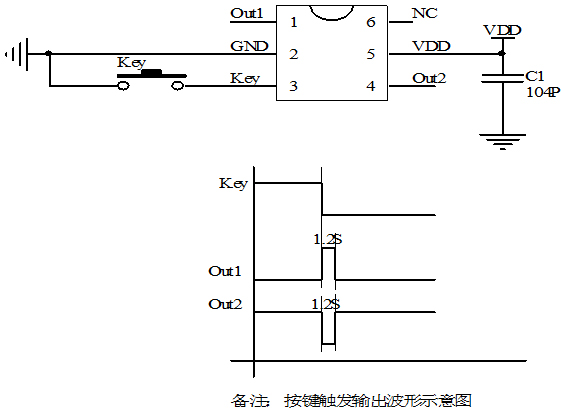

三．封裝腳位圖（SOT23-6）
|
管腳號 |
名稱 |
功能描述 |
|
1 |
Out1 |
信號輸出，高脈沖有效 |
|
2 |
GND |
電源負 |
|
3 |
Key |
觸發開關，低有效 |
|
4 |
Out2 |
信號輸出，低脈沖有效 |
|
5 |
VDD |
電源正 |
|
6 |
NC |
懸空 |
五．封裝尺寸圖（SOT23-6）
六．版本說明：
版本
日期
描述
EY411-883A81
2023/12/6
V01F初版
|
