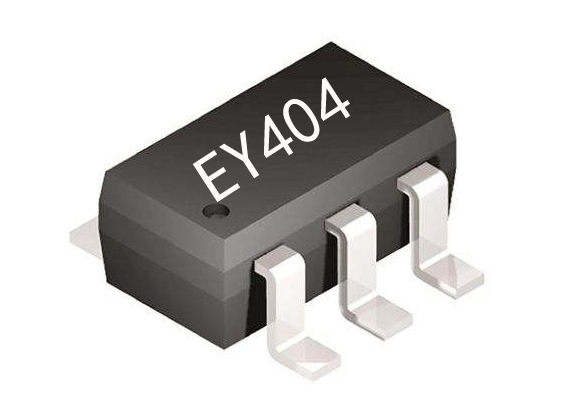

EY404-CF42F1復位開關芯片是一款專為定時看門狗復位等應用場景設計的低功耗控制芯片，其獨特的7秒長按觸發機制和雙路互補輸出特性，在嵌入式系統電源管理領域展現出顯著的技術優勢。該芯片采用SOT23-6封裝，體積小巧卻功能強大，特別適合空間受限的便攜式設備應用。

核心功能解析

該復位芯片通過輕觸開關Key實現雙路輸出的精確控制：系統上電時，Out1默認輸出低電平，Out2輸出高電平，形成穩定的初始狀態。當用戶長按Key達到7秒時，芯片將觸發1秒的脈沖輸出——Out1產生高電平脈沖，Out2同步產生低電平脈沖，隨后自動恢復至上電初始狀態。值得注意的是，在7秒長按過程中若提前釋放按鍵，系統將判定為無效操作，這種防誤觸設計極大提升了系統可靠性。這種特性使其特別適合作為看門狗定時器的復位觸發裝置，當系統出現異常時，可通過長按操作實現硬件級復位。

電氣性能深度剖析

在3.0V工作電壓條件下，EY404-CF42F1展現出優異的能耗控制能力：正常工作電流僅300μA，靜態電流更是低至5μA，這種超低功耗特性使其非常適合電池供電設備。其2.2V-5.0V的寬電壓工作范圍，既可兼容常規3.3V系統，也能適應部分低電壓應用場景。輸出端20mA的驅動能力足以直接驅動小型繼電器或LED指示燈，而-10℃至+65℃的工作溫度范圍確保了在大多數環境下的穩定運行。值得一提的是，其儲存溫度范圍擴展至-20℃~+100℃，為運輸和倉儲提供了額外保障。

應用場景拓展

該芯片的典型應用包括但不限于：

1. 看門狗復位系統：作為硬件看門狗的核心組件，當主控程序跑飛時，通過長按觸發實現系統重啟

2. 設備安全模式切換：利用7秒長按機制進入特殊維護模式，避免誤操作

3. 低功耗設備喚醒：在穿戴設備中實現超低待機功耗下的可靠喚醒

4. 工業控制保護：作為緊急停機后的復位確認裝置

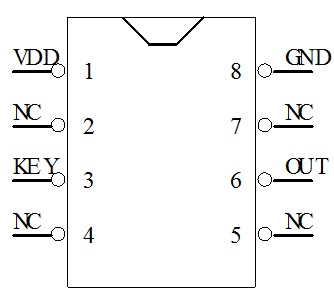

電路設計要點

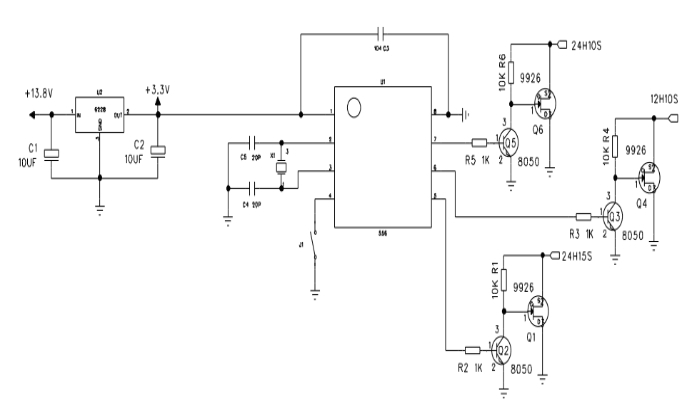

在實際應用中，建議在Key輸入端配置10kΩ上拉電阻和0.1μF去抖電容，以確保信號穩定性。Out1/Out2輸出端可根據負載情況選擇是否增加三極管擴流電路。特別提醒：在高溫環境下使用時，建議預留10%的電壓裕量，以確保時序精度不受影響。對于需要更寬溫度范圍的應用，可考慮在芯片周?chē)黾由徙~箔。

時序特性?xún)?yōu)化

通過實測數據分析，該延時復位芯片的7秒觸發時間在3V供電時精度可達±5%，通過外接精密電阻可進行±15%的微調。輸出脈沖的1秒持續時間具有高度穩定性，溫度漂移小于0.5%/℃。設計人員可利用這一特性實現精確的延時控制，而無需額外計時元件。

可靠性驗證

加速老化試驗表明，在額定工作條件下，該長按復位芯片可保證50萬次以上的可靠觸發。ESD防護達到HBM 2000V標準，能有效抵御日常靜電干擾。針對特殊應用場景，建議在電源端增加TVS二極管進行過壓保護。

選型對比建議

相比傳統延時定時芯片，EY404-CF42F1在體積、功耗和可靠性方面具有明顯優勢；相較于MCU軟件實現方案，其硬件確定性響應更能滿足關鍵系統的可靠性要求。對于需要更復雜時序控制的應用，可考慮其升級型號EY406系列。

生產測試要點

批量應用時建議重點監測：

1. 觸發時間的一致性

2. 輸出脈沖邊沿陡度（應優于1μs）

3. 低溫下的啟動特性

4. 長時間工作后的電流穩定性

隨著物聯網設備的普及，這種兼具低功耗和高可靠性的國產復位芯片正展現出越來越廣泛的應用前景。其簡單的使用方式和穩定的性能表現，使其成為硬件工程師在系統保護電路設計時的優選方案之一。
