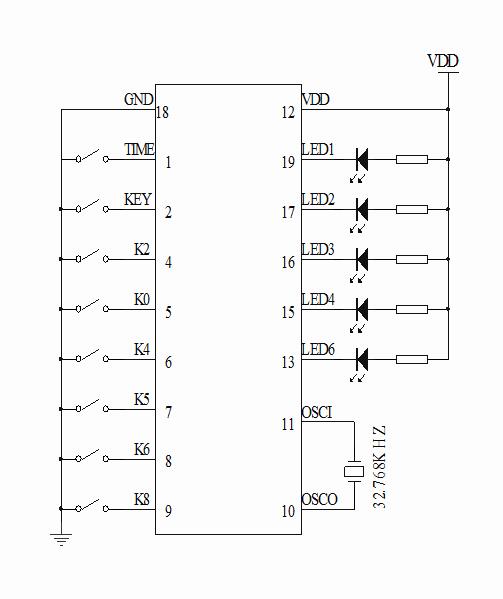

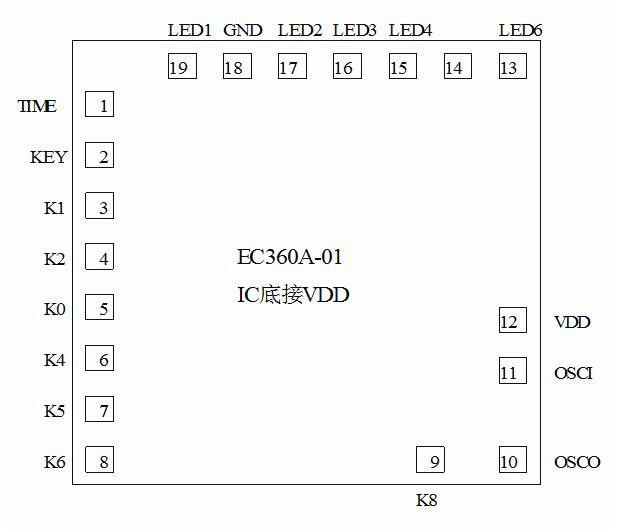

EC360A-01是一款24小時循環定時開關IC，芯片工作電壓2.4-5.5V。時鐘源采用外置32.768K晶體
振蕩,（K1懸空）上電一直工作，L1、L2、L3、L4，是電子蠟燭燈輸出。L6是電平輸出，常亮指示燈。
K2是ON/OFF模式選擇腳，懸空是正常的上電定時工作模式，接VSS是ON/OFF功能，長按KEY（ON/OFF）
鍵可以進入定時工作。

                                                       K8-K0為定時時間選擇，K2懸空的情況下是定時模式:
                                                                  8小時ON~ 16小時OFF   (K8接VSS)
                                                                  6小時ON~ 18小時OFF   (K6接VSS)
                                                                  5小時ON~ 19小時OFF   (K5接VSS)
                                                                  4小時ON~ 20小時OFF   (K4接VSS)
                                                                  無定時一直工作       (K0接VSS)
                                                                  24小時循環專用定時IC。


KEY是ON/OFF功能,定時IC芯片上電不工作，觸發工作，如果工作過程中觸發KEY鍵,IC會停止工作,
除非再次觸發KEY才會重新工作，此時長按KEY 3秒進入定時狀態。快速測試：當TIME接VSS時，進入
快速測試模式，工作方式是1小時閃一次，閃N次后停止，會再閃N次，如此循環。
