兩按鍵觸摸開關電路板可調光臺燈照亮不一樣的生活

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-03-08 09:12:30【大中小】

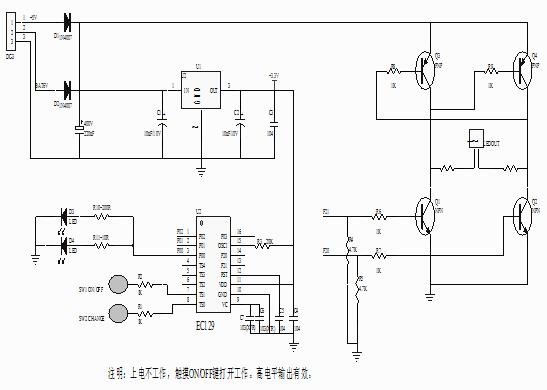

EC129是一款兩按鍵觸摸開關電路板，兩種電壓輸入方式：1、四節5號干電池，DC=6V。
2、適配器DC=5V。兩種供電方式可同時使用，由二極管隔離，不會產生適配器對干電池有充

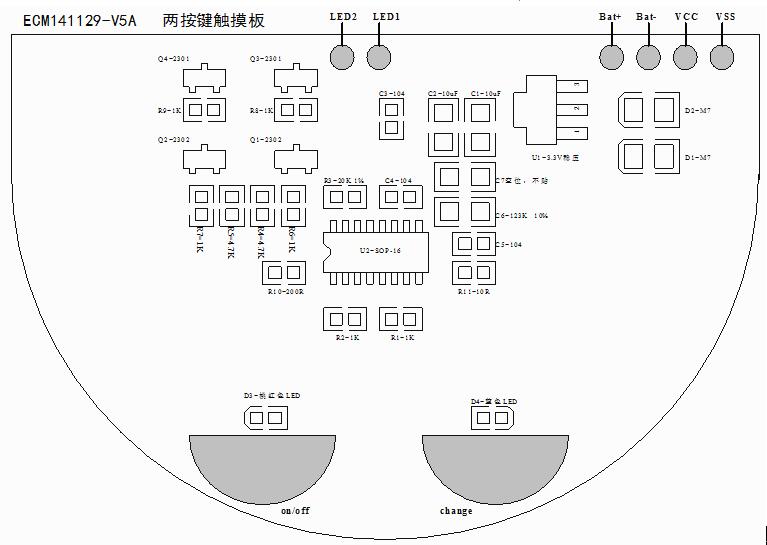

電電流，造成干電池損壞。觸摸電路板

觸摸電路板有兩個觸摸開關：1、SW1：ON/OFF功能 2、SW2：LED1和LED2轉換檔功能。
當SW1打開ON，SW2觸摸才有效。有定時功能，打開ON工作15分鐘，所有LED會自動滅掉，工作
中觸摸 SW2 切換LED1和LED2模式時，定時時間不改變，定時使用觸摸芯片內部時鐘振蕩，誤

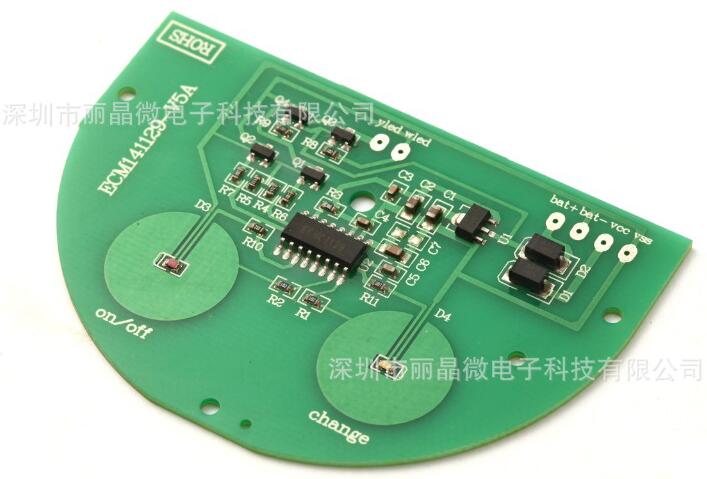

差小，不超過30秒。有綠色功耗模式，不觸發按鍵10秒后，進入低功耗。兩鍵觸摸電路板

觸摸 IC 共有三路LED輸出，一路輸出黃燈LED1，兩路輸出白燈分別 LED2和LED3。在工
作時斷開電源5秒內通電，LED亮并有亮度記憶功能。在OFF時斷電或斷開電源5秒后再通電不
工作。第一次觸摸 ON LED2亮，觸摸一下SW2 轉換成 LED1亮，再觸摸一下轉換成 LED2亮，
如此循環。每次按 OFF 按鍵，有模式記憶功能，比如OFF前亮LED1，下次打開ON還是亮LED1。
LED3 為工作指示燈，打開ON一直工作。按下OFF所有燈滅。觸摸電路板

深圳市麗晶微電子科技，15年來，專注于定時IC，定時芯片，觸摸IC芯片和小家電類產
品 IC芯片的方案定制。公司開發的循環定時芯片大量應用于電子蠟燭燈產品，開發的多款觸
摸開關電路板，觸摸臺燈電路板，觸摸控制PCBA,被客戶廣泛用于觸摸臺燈和觸摸 LED化妝鏡
的生產中。咨詢電話:0755-29100085。
