8小時亮-16小時滅24小時循環定時IC

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-07-15 09:12:00【大中小】

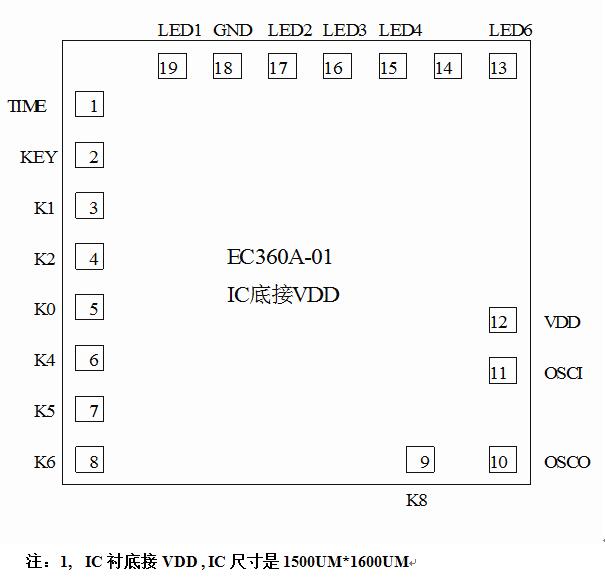

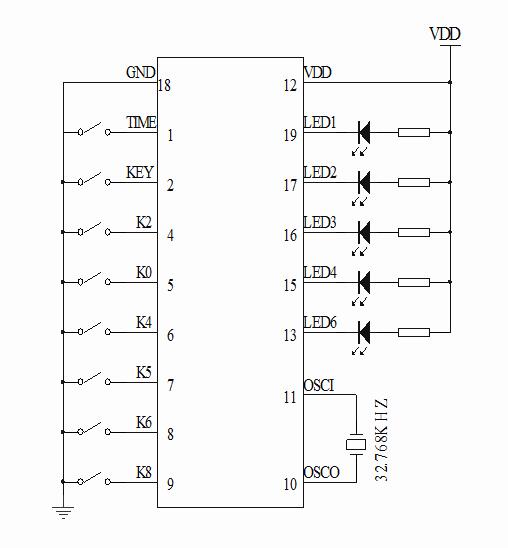

EC360A-01是一款8小時亮-16小時滅循環定時IC芯片，24小時專用循環定時芯片。工作電壓
2.4V-5.5V，采用32.768K晶振振蕩，上電一直工作， L1，L2，L3，L4，是電子蠟燭燈輸出。L6
是電平輸出，常亮指示燈。K2 是 ON/OFF 模式選擇腳，懸空是正常的上電定時工作模式，接
VSS是ON/OFF功能，長按KEY（ON/OFF）鍵可以進入定時工作。K8-K0為定時時間選擇，接 VSS時
選擇時間如下，K2懸空的情況下是定時模式: 定時IC

             當K8接VSS時，    為8小時ON.....16小時OFF.....;如此循環。
             當K6接VSS時，    為6小時ON.....18小時OFF.....;
             當K5接VSS時，    為5小時ON.....19小時OFF.....;
             當K4接VSS時，    為4小時ON.....20小時OFF.....;
             當K0接VSS時，    為24小時ON.....0小時OFF.....;

定時芯片
定時IC的 KEY腳是 ON/OFF功能，上電不工作，觸發工作，工作過程中觸發KEY鍵，定時器芯
片會停止工作，除非再次觸發KEY才會重新工作，此時長按KEY 3秒進入定時狀態。當TIME接VSS
時，進入快速測試模式，工作方式是1小時閃一次，閃 N次后停止，會再閃 N次，如此循環。
